Nápravy s hrebeňovou tyčou a pastorka, priemer náboja 79 mm – Nastavenie rozchodov kolies

DÔLEŽITÉ: Vzdialenosť medzi bočnou stenou pneumatiky a blatníkom nesmie byť menšia ako 40 mm (1.57 in.)¹.

Vzdialenosť medzi povrchom behúňa (hranou) pneumatiky a blatníkom nesmie byť menšia ako 60 mm (2,36 in.)².

Werden Schneeketten auf die Reifen montiert, muss der Mindestabstand von den Reifen zu den Kotflügeln (axial und radial) 100 mm (3.94 in) betragen.

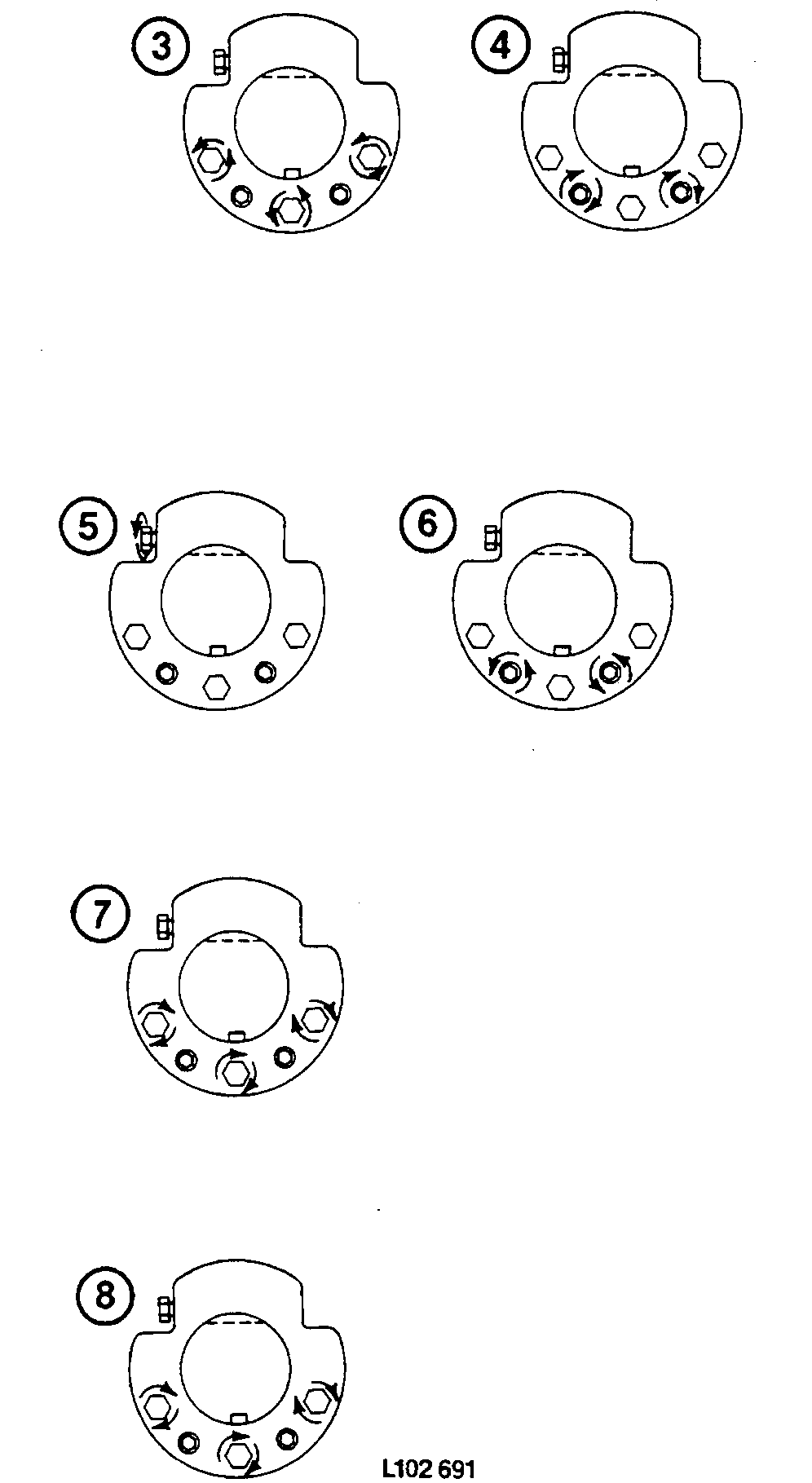

Nastavenie zadných kolies

L102691-UN-13APR00

POZNÁMKA: Nastavenie kolies je možné iba vtedy, ak nie sú pripojené viac ako dve kolesové závažia na každé koleso.

1. Vyčistite nápravu s drôtenou kefou.

2. Traktor nadvihnite zdvihákom a potočte zadné koleso, aby ozubenie na náprave smerovalo nahor.

3. Uvoľnite upevňovacie skrutky.

4. Dotiahnite skrutky zdviháka, až kým sa hlavy skrutiek nevyrovnajú s nábojom kolesa.

   POZNÁMKA: Ak sa náboj kolesa neuvoľní, uvoľnite aj tri skrutky v zadnej časti disku kolesa. Ak sa ani tak nepodarí puzdro uvoľniť, niekoľkokrát pobúchajte ťažkou palicou na koniec nápravy a znova utiahnite sťahovacie skrutky. To pomáha ponoriť polovice nábojov do penetračného oleja.

5. Otáčajte nastavovaciu skrutku smerom dovnútra alebo von, až kým nedosiahnete požadovanú polohu.

6. Po nastavení rozchodu uvoľnite sťahovacie skrutky smerom úplne von proti zarážke. Nepoužívajte silu!

7. Namažte závity a utiahnite upevňovacie skrutky striedavo na 400 Nm (300 lb-ft). Keď sú upevňovacie skrutky utiahnuté podľa predpísaného krútiaceho momentu, sťahovacie skrutky by sa mali dať voľne otáčať; ak to tak nie je, uvoľnite sťahovacie skrutky a upevňovacie skrutky znovu utiahnite podľa predpísaného momentu.

8. Po nastavení rozchodu kolies sa uistite, že pneumatiky a prídavné závažia kolies sa neodierajú o traktor. Potom prejdite traktorom približne 50 m (160 ft), traktor zastavte a upevňovacie skrutky znova utiahnite na 400 Nm (300 lb-ft). Skrutky sa musia do krútiaceho momentu utiahnuť po 4 hodinách prevádzky, po 8 hodinách prevádzky a niekoľkokrát počas ďalších 100 hodín. Pozri časť "Doba zábehu".

Otočte náboj kolesa (pastorkom dovnútra)

LX008633-UN-16AUG94

LX008634-UN-16AUG94

A - Rozperný poistný krúžok

B - Náboj kolies

Odpojenie, nastavenie a utiahnutie náboja kolesa pozrite na predchádzajúcej strane.

1. Pre uľahčenie zmontovania odmontujte zadné koleso.

2. Odmontujte poistný krúžok (A). Otáčajte nastavovaciu skrutku tak, aby bol náboj kolesa (B) na maximálnom rozchode. Demontáž náboja kolesa (B).

3. Umiestnite kolesá na nápravy do požadovanej polohy. Otočte náboj kolesa (B) a namontujte ho.

4. Namontujte koleso a poistný krúžok (A). Ďalšie informácie o montáži si pozrite na predchádzajúcej strane.
