Stredové rameno

DÔLEŽITÉ: Poškodenie v dôsledku príliš krátkej vzdialenosti medzi namontovanými a ťahanými zariadeniami.

Keď je záves zdvihnutý, môže sa dostať do kontaktu so súčasťami kabíny traktora.

Vykonajte skúšobné pripojenie a v každej polohe skontrolujte vzdialenosti s pripojeným alebo ťahaným zariadením.

Dodržujte nasledujúce nastavenie pre:

• Dĺžka stredového ramena

• Maximálna výška zdvihu

1. Nastavte požadovanú dĺžku stredového ramena otočením nastavovacej rukoväte (A).

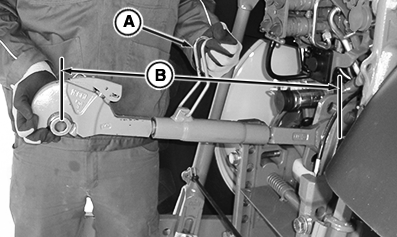

   LX266729-UN-19JAN16

   A - Nastavovacia rukoväť

   B - Dĺžka

   Dĺžky stredového ramena	CAT2	CAT3
   Minimálna dĺžka ..............	640 mm (25,2 in.)	660 mm (26,0 in.)
   Maximálna dĺžka ..............	820 mm (32,3 in.)	845 mm (33,3 in.)

   DÔLEŽITÉ: Poškodenie kvôli nesprávne nastavenej dĺžke.

   Pri nastavovaní dĺžok stredového ramena môže dôjsť ku chybným nastaveniam a nesprávnej prevádzke.

   • Neprekračujte určené rozmery nadol/nahor.

   • Drážky v závity indikujú maximálne dovolené nastavenie.

   • Závity sa nesmú vyskrutkovať z prijímača.

---




2. Po nastavení zatlačte rukoväť opäť dolu do polohy nad stredovým ramenom.

3. Zasuňte spojovací čap cez tyč náradia a stredové rameno a zaistite ho.
