Záves viacnápravového prívesu s pevným čapom alebo guľovým typom, pevné


Záves s pevným čapom

LX1041424
LX1041424-UN-10NOV06

A - Pružina

B - Čap

C - Konzola

  1. Ak chcete pripojiť zariadenie, zložte pružinu (A) nahor.

  2. Zasuňte čap (B) doprava.

  3. Konzola (C) je pružinou tlačená nahor.

  4. Pripojte zariadenie a stlačte nadol konzolu (C).

  5. Zasuňte čap (B) úplne doľava.

  6. Pružinu (A) posuňte naspäť do zablokovanej polohy (poloha je ukázaná na obrázku).


Guľový záves

DÔLEŽITÉ: Pri závese viacnápravového prívesu s pripojenými ramenami pre nútené riadenie dodržiavajte nasledujúce pokyny:

• Pred pripojením príslušenstva sa záves viacnápravového prívesu musí demontovať.

• Pred pripojením prívesov s núteným riadením sa musia demontovať ramená závesu.

  1. Na pripojenie príslušenstva vytiahnite zaisťovací čap (A) a posuňte ho doprava.

    LX1049992
    LX1049992-UN-27JUL11

    A - Poistný čap

    B - Nastavovacia skrutka

    C - Konzola


  2. Posuňte konzolu (C) nahor a pripojte príslušenstvo.

  3. Stlačte konzolu (C) nadol a zatlačte poistný čap (A) úplne doľava a zapojte ho.

    Poistný čap (A) správne blokuje iba ak je zatlačený úplne doľava.

    Ak je to potrebné, pomocou 8 mm (0,3 in.) šesťhranného kľúča nastavte nastavovaciu skrutku (B) na pridržiavaciu závoru aby priestor pre oko vlečného náradia. Potom pomocou kľúča 30 mm (1,2 in.) utiahnite poistnú maticu momentom 300 Nm (220 lb-ft).

  4. Na pripojenie núteného riadenia postupujte takto:

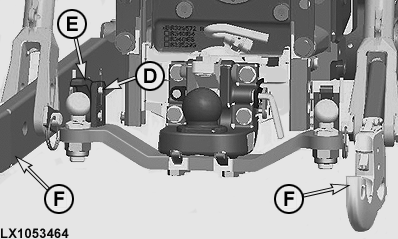

    LX1053464
    LX1053464-UN-29JAN13

    D - Poistný čap

    E - Konzola

    F - Rameno závesu

    DÔLEŽITÉ: • Pred pripojením prívesu s núteným riadením je dôležité demontovať ramená závesu (F).

    1. Potiahnite poistný čap (D).

    2. Nadvihnite konzolu (E) a zapojte tiahlo sústavy núteného riadenia.

    3. Uveďte konzolu (E) a potom poistný čap do ich pôvodnej polohy.


POZNÁMKA: Súčasti závesu viacnápravového prívesu, ktoré podliehajú opotrebovaniu môžu byť kontrolované počas pravidelných servisných prác. Pozrite si oddiel 220D. V prípade potreby ich vymeňte.


Výmena závesu viacnápravového prívesu s Piton Fix alebo guľovým kĺbom za ťažnú tyč

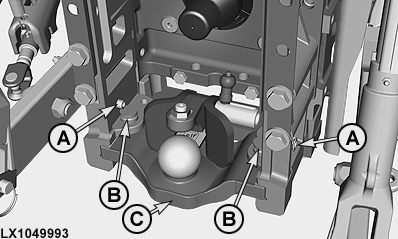

LX1049993
LX1049993-UN-27JUL11

Zobrazený je guľový záves

A - Poistný čap

B - Zaisťovací čap

C - Záves viacnápravového prívesu

  1. Vytiahnite poistný čap (A) smerom von.

  2. Odmontujte prídržný čap (B) a vytiahnite záves viacnápravovéhoprívesu (C) dozadu.

  3. Umiestnite a zaistite ťažnú tyč. Pozri tento oddiel.
