Pohon predných kolies (730, 733 a 735) - Koncové prevody s brzdou, výmena oleja

TS281-UN-15APR13

POZOR: Riziko poranenia horúcimi súčiastkami alebo horúcim olejom pod tlakom.

Dotykom s horúcimi povrchmi môže dôjsť k poraneniu.

Nedotýkajte sa horúcich povrchov ani horúceho oleja.

Vykonajte výmenu oleja, kým je olej teplý (približne 40 °C, 103 °F).

Pomaly odskrutkujte vypúšťaciu/kontrolnú zátku.

POZNÁMKA: Vymeňte olej v koncových prevodoch s brzdami po prvých 100 hodinách, po prvých 500 hodinách a potom po každých 500 hodinách prevádzky.

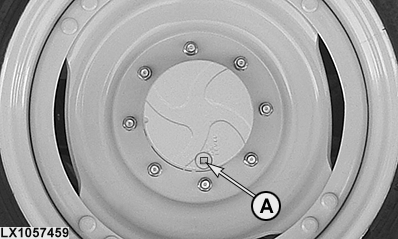

1. Koleso otočte tak, aby vypúšťacia skrutka (A) bola dole. Odmontujte skrutku a vypusťte olej.


   LX1057459-UN-21AUG14

---

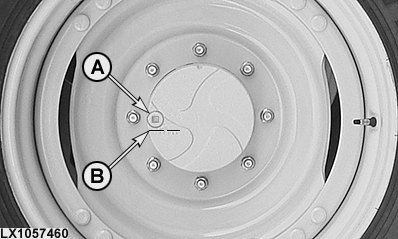

2. Koleso otočte o 90° tak, aby vyznačená čiara OIL LEVEL (B) bola vo vodorovnej polohe a cez otvor pre vypúšťaciu skrutku nalejte čerstvý olej. Olej musí byť v úrovni s otvorom vypúšťacej skrutky.


   LX1057460-UN-21AUG14

---




3. Na vypúšťaciu skrutku dajte nový O-krúžok.

4. Zaskrutkujte vypúšťaciu skrutku a utiahnite ju momentom 90 nm (66 lb-ft).

Používaný olej	Prevodový/hydraulický olej Hy-Gard™. Pozrite si tiež oddiel 200E.
Objem	Pozrite si časť "Objemy" príslušného traktora v oddiele 500A.
