Predná hnacia náprava – Skriňa nápravy, výmena oleja

TS281-UN-15APR13

POZOR: Riziko poranenia horúcimi komponentmi alebo horúcim olejom pod tlakom.

Pri kontakte s horúcimi povrchmi sa môžete zraniť.

Nedotýkajte sa horúcich povrchov ani horúceho oleja.

Vykonajte výmenu oleja, kým je olej teplý (približne 40 °C, 103 °F).

Pomaly odskrutkujte závitovú zátku kontroly hladiny.

POZNÁMKA: Vymeňte olej v skrini nápravy po prvých 100 hodinách a po prvých 1500 hodinách prevádzky. Ďalšie výmeny uskutočňujte po každých 1500 prevádzkových hodinách alebo každé 2 roky, podľa toho, čo nastane skôr.

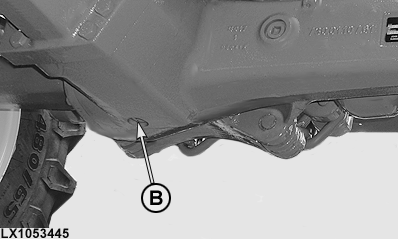

1. Odmontujte vypúšťaciu skrutku (B) a vypusťte olej.


   LX1053445-UN-04JUN12

---




2. Na vypúšťaciu skrutku dajte nový O-krúžok.

3. Namontujte naspäť vypúšťaciu skrutku oleja a utiahnite ju momentom 90 Nm (66 lb-ft).

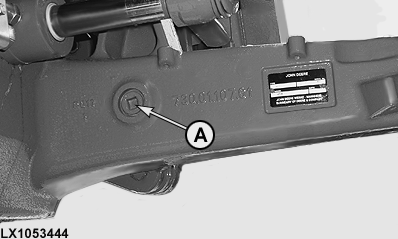

4. Odmontujte plniacu skrutku (A) a nasaďte na ňu nový O-krúžok. Naplňte čerstvým olejom. Hladina oleja musí siahať až po plniaci otvor. Plniacu skrutku namontujte naspäť.


   LX1053444-UN-04JUN12

---

POZNÁMKA: Umiestnenie skrutiek je rôzne podľa typu nápravy.

Používaný olej	Prevodový/hydraulický olej Hy-Gard™. Pozrite si tiež oddiel 200E
Objem	Pozrite si časť "Objemy" príslušného traktora v oddiele 500A.
