Výmena chladiacej kvapaliny motora – 4-valcové motory

TS281-UN-15APR13

POZOR: Hrozí nebezpečenstvo úrazu horúcou chladiacou kvapalinou pod vysokým tlakom.

Pri dotyku horúcich povrchov chladiaceho systému, príslušenstva alebo hadíc a vedení môže dôjsť k úrazu.

Zabráňte kontaktu s horúcimi povrchmi alebo horúcim chladivom.

Viečko (A) expanznej nádržky neotvárajte skôr, ako je teplota chladiacej kvapaliny pod bodom varu. Najprv povoľte viečko, aby sa uvoľnil tlak, potom viečko odmontujte úplne.

POZNÁMKA: Postupujte v súlade s intervalmi údržby týkajúcimi sa chladiacej kvapaliny motora.

PRVÝ interval údržby je 6 rokov alebo 6000 hodín prevádzky, za predpokladu, že chladiaca sústava bola vylepšená výhradne s John Deere COOL-GARD II a Premix a chladiaca kvapalina bola skontrolovaná v predpísaných intervaloch. Po počiatočnej údržbe, PLÁNOVANÝ interval (2 roky alebo 2000 hodín prevádzky) môže byť predĺžený na 6 rokov alebo 6000 hodín prevádzky v závislosti na použitej chladiacej kvapaline a ak chladiaca kvapalina je testovaná v predpísaných intervaloch. Postupujte v súlade s odporúčanými servisnými intervalmi, uvedenými v oddiele 200D tejto príručky: Chladiaca kvapalina naftového motora.

1. Na traktoroch s kabínou otočte ovládač vykurovania do pravej koncovej polohy.

2. Najprv uzáver (A) povoľte a následne ho úplne odskrutkujte.


   LX314976-UN-31JUL17

   A - Viečko expanznej nádrže

   B - Značka Max na expanznej nádrži

---

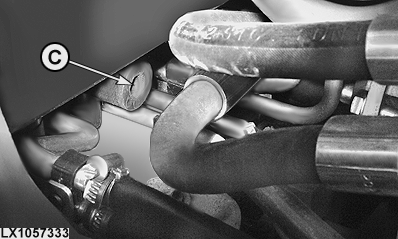

3. Pod vypúšťacie otvory postavte nádobu na zachytenie vytekajúcej chladiacej kvapaliny. Otvorte vypúšťaciu zátku (C).


   LX1057333-UN-28OCT13

---




4. Po vypustení chladiacej kvapaliny namontujte vypúšťaciu zátku (C) a utiahnite ju predpísaným momentom.

   Položka	Rozmer	Špecifikácia
   Chladiaca kvapalina - Vypúšťacia zátka	Moment utiahnutia	4 – 5 Nm 3 – 3.7 lb.-ft.

   DÔLEŽITÉ: Do horúceho motora sa nesmie nalievať studená voda ani chladiaca kvapalina. Používajte iba teplú vodu alebo počkajte, kým motor vychladne.

5. Naplňte sústavu po značku max. (B) čistou vodou a zatvorte viečko (A).

   POZOR: Pred naštartovaním motora vždy zatvorte kapotu.

6. Motor nechajte bežať na dosiahnutie prevádzkovej teploty. Motor vypnite a vypusťte sústavu.

7. Vypúšťaciu zátku opäť zatvorte a sústavu naplňte čistou vodou.

8. Opäť naštartujte motor a nechajte ho zahriať na prevádzkovú teplotu. Motor vypnite a opäť vypusťte chladiacu sústavu.

9. Zatvorte vypúšťaciu zátku (C) a naplňte sústavu po značku max. (B) predpísanou chladiacou kvapalinou (pozrite si oddiel 200D).

10. Naštartujte motor a nechajte ho pracovať 5 minút.

11. Vypnite motor a doplňte chladiacu kvapalinu po značku Max. (B).

12. Naštartujte motor a nechajte ho ohriať na pracovnú teplotu.

13. Vypnite motor a doplňte chladiacu kvapalinu po značku Max. (B).

14. Nasaďte viečko (A) späť a utiahnite ho.

15. Na zabezpečenie účinného chladenia je nutné ochrannú mriežku chladiča udržiavať čistú. Odstráňte nečistoty alebo olej a dôkladne vyrovnajte všetky ohnuté rebrá.
