Trojdielna predná náprava (verzia 2) – Rozchod kolies pre predné kolesá s ráfikmi pre 8 pol. – 6145M

DÔLEŽITÉ: Dodržiavajte pokyny na nastavenie rozchodu predných kolies s ráfikmi pre 8 pol.

DÔLEŽITÉ: Nasledujúce tabuľky sa týkajú len kolies so štandardnými ráfikmi. Neštandardné ráfiky môžu byť zalisované do rôznych hĺbok. Hodnoty uvedené v tabuľkách preto NEBUDÚ platné.

DÔLEŽITÉ: Po nastavení rozchodu je nutné upraviť blatník a doraz riadenia. Potom kývajte prednou nápravou s plne vytočeným riadením. Ak sa kolesá alebo blatníky dotýkajú častí traktora, upravte dorazy riadenia.

Pozri:

1. "Trojdielna predná náprava (verzia 2) – Prehľad kategórií a typov náprav" v oddiele 80B.
2. "Trojdielna predná náprava (verzia 2) – Nastavovanie pevných blatníkov a dorazov riadenia" v oddiele 80B.
3. "Zabránenie kontaktu predného kolesa alebo blatníka so súčasťami traktora" v oddiele 80.

POZNÁMKA: V niektorých krajinách nesmie celková šírka vozidla pri jazde na verejných komunikáciách prekročiť 2,55 m (100 in.).

LX1057503-UN-13MAY15

Trojdielna predná náprava

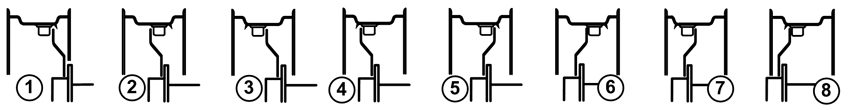

LX315046-UN-16NOV17

		Rozchod kolies pri dodaní	Rozchod kolies (predné kolesá) Usporiadanie ráfika a disku kolesa
Pneumatiky:			1	2	3	4	5	6	7	8
12.4R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
13.6R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
14.9R28	cm	184	234*	224*	206	196	194	184	166	156
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4
16.9R28	cm	184	234*	224*	206	196	194	184	166	156**
	in.	72,3	92,1*	88,0*	81,3	77,2	76,4	72,3	65,5	61,4**
320/85R28	cm	182	222*	214	212	204	182	174	172	164
	in.	71,8	87,6*	84,3	83,5	80,2	71,8	68,5	67,7	64,4
380/70R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
380/85R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
420/70R28	cm	181	232*	221*	204	194	192	181	164	154
	in.	71,4	91,3*	87,2*	80,4	76,3	75,5	71,4	64,6	60,6
420/85R28	cm	181	232*	221*	204	194	192	181	164	154**
	in.	71,3	91,2*	87,1*	80,3	76,2	75,4	71,3	64,6	60,5**
480/65R28	cm	181	232*	221*	204*	194	192	181	164	154**
	in.	71,4	91,3*	87,2*	80,4*	76,3	75,5	71,4	64,6	60,6**
480/70R28	cm	181	232*	221*	204*	194	192	181	164	154**
	in.	71,3	91,2*	87,1*	80,3*	76,2	75,4	71,3	64,6	60,5**
540/65R28	cm	181	232*	221*	204*	194*	192	181	164**	154**
	in.	71,3	91,2*	87,1*	80,3*	76,2*	75,4	71,3	64,6**	60,5**
* Ak je celková šírka vozidla väčšia ako 2,55 m, musia sa dodržiavať miestne dopravné predpisy alebo iné platné predpisy. ** Šírka rozchodu kolies a nastavenie dorazu riadenia je možné iba s dorazom riadenia AL225331. Tiež si pozrite "Trojdielna predná náprava (verzia 2) – nastavovanie otočných blatníkov a dorazov riadenia“ pre príslušnú prednú nápravu.
