Výmena filtra dávkovacej jednotky DEF

POZOR: Zabráňte kontaktu s očami. V prípade kontaktu okamžite vyplachujte oči veľkým množstvom vody minimálne 15 minút. Ďalšie informácie sú uvedené na karte bezpečnostných údajov (Material Safety Data Sheet – MSDS).

DÔLEŽITÉ: Ak sa kvapalina DEF vyleje alebo príde do kontaktu s iným povrchom ako je skladovacia nádrž, okamžite vyčistite povrch čistou vodou. Kvapalina DEF má korozívny účinok na natreté a nenatreté kovové povrchy a môže narušiť niektoré plastové a gumené komponenty.

Ak rozliatu výfukovú kvapalinu vznetového motora (DEF) necháte vyschnúť alebo iba utriete handrou, zanechá bielu škvrnu. Nesprávne vyčistená rozliata výfuková kvapalina vznetového motora (DEF) môže rušiť diagnostiku problémov s netesnosťou sústavy selektívnej katalytickej redukcie (SCR).

POZNÁMKA: Poloha filtra dávkovacej jednotky DEF je uvedená v technickej príručke zariadenia John Deere.

DÔLEŽITÉ: Zabráňte poškodeniu sústavy a filtra. Pred výmenou filtra sa uistite, že sústava DEF nie je zamrznutá. Ak je sústava zamrznutá, nechajte bežať motor do jej úplného rozmrazenia.

POZNÁMKA: Filter dávkovacej jednotky DEF vymeňte podľa potreby alebo najneskôr po každých 4500 hodinách prevádzky alebo každých 36 mesiacov (podľa toho, čo nastane skôr).

Nádrž DEF vyčistite po každej výmene filtra dávkovacej jednotky DEF.

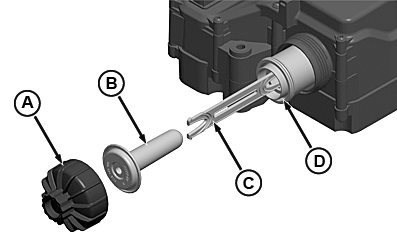

RG22534-UN-21MAR13

Filter dávkovacej jednotky DEF

A - Kryt filtra dávkovacej jednotky DEF

B - Vyrovnávací prvok filtra dávkovacej jednotky DEF

C - Nástroj na filter dávkovacej jednotky DEF (dodáva sa s novým filtrom)

D - Filter dávkovacej jednotky DEF

1. POZNÁMKA: Pri údržbe filtra dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) môže byť treba odmontovať ďalšie kryty alebo súčasti. Informácie o umiestnení nájdete v časti Prístup k plniacemu čerpadlu kvapaliny DEF.

   Odmontujte kryt filtra dávkovacej jednotky kvapaliny DEF (A).

2. Odmontujte a zlikvidujte vyrovnávací člen filtra dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) (B).

3. POZNÁMKA: Nástroj na filter dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) (C) sa dodáva sa s náhradným filtrom.

   Vložte čierny koniec nástroja filtra dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) (C) do filtra dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) (D), kým nebude cítiť, že zapadol alebo nebude počuť kliknutie, čo znamená, že je správne pripojený.

4. POZNÁMKA: V prípade potreby vložte do výrezu pre nástroj vhodný nástroj, ako je skrutkovač, aby ste uľahčili vybratie.

   Potiahnite nástroj filtra plniaceho čerpadla kvapaliny DEF a filter plniaceho čerpadla kvapaliny DEF z plniaceho čerpadla. Zlikvidujte filter plniaceho čerpadla kvapaliny DEF a nástroj filtra plniaceho čerpadla kvapaliny DEF.

5. Očistite závity a dosadacie plochy dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF) destilovanou vodou.

6. Namažte O-krúžky filtra kvapaliny DEF čistou výfukovou kvapalinou vznetového motora (DEF). Filter dávkovacej jednotky DEF opatrne vložte do do dávkovacej jednotky DEF.

7. Do filtra nainštalujte nový vyrovnávací prvok filtra jednotky DEF.

8. Namontujte kryt filtra dávkovacej jednotky DEF a utiahnite ho predpísaným momentom.

   Položka	Rozmer	Špecifikácia
   Kryt filtra dávkovacej jednotky výfukovej kvapaliny vznetového motora (DEF)	Moment utiahnutia	23 Nm (204 lb ft)
