Výmena sacieho sita na zberači nádrže DEF (iba pri traktoroch bez zabudovaného filtra DEF)

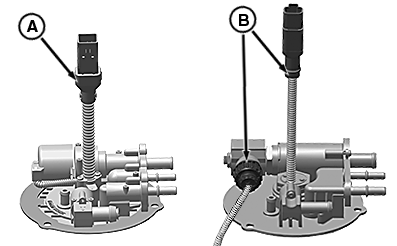

Označenie zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

RG29623
RG29623-UN-18JUL17

Označenie zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

A - Zberač nádrže DEF typu A (jedno elektrické pripojenie)

B - Zberač nádrže DEF typu B (dve elektrické pripojenia)

POZNÁMKA: Za účelom získania prístupu k zberaču nádrže výfukovej kvapaliny vznetového motora (DEF) môže byť potrebné odmontovať ďalšie kryty alebo súčasti. Informácie o umiestnení nájdete v časti Prístup k zberaču nádrže výfukovej kvapaliny vznetového motora (DEF).

Zberač nádrže DEF typu A disponuje jednou káblovou prípojkou (A). Zberač nádrže DEF typu B disponuje dvomi káblovými prípojkami (B). Postupujte podľa pokynov určených pre váš zberač nádrže výfukovej kvapaliny vznetového motora (DEF).


Výmena nasávacieho sita zberača nádrže výfukovej kvapaliny vznetového motora (DEF) typu A

POZOR: Chráňte sa pred zasiahnutím očí. V prípade kontaktu okamžite prepláchnite oči veľkým množstvom vody po dobu minimálne 15 minút. Ďalšie informácie nájdete v karte bezpečnostných údajov (Material Safety Data Sheet – MSDS).

DÔLEŽITÉ: Ak sa DEF vyleje alebo príde do kontaktu s iným povrchom ako je úložná nádrž, okamžite vyčistite povrch s čistou vodou. Kvapalina DEF má korozívny účinok na natreté a nenatreté povrchy a môže poškodiť plastové a gumené povrchy.

Ak rozliatu kvapalinu DEF necháte vyschnúť alebo iba utriete handrou, zanechá bielu škvrnu. Nesprávne vyčistená rozliata kvapalina DEF môže rušiť diagnostiku problémov s tesnosťou sústavy selektívnej katalytickej redukcie (SCR).

POZNÁMKA: Ak je to potrebné, vymeňte filter dávkovacej jednotky a nasávacie sito na zberači nádrže DEF alebo najneskôr po každých 4500 hodinách prevádzky alebo každých 36 mesiacov (podľa toho, čo nastane skôr). Filter dávkovacej jednotky DEF a nasávacie sito na zberači nádrže DEF vždy vymeňte spolu.

Vyčistite nádrž DEF zakaždým, keď vymeníte filter dávkovacej jednotky DEF a nasávacie sito na zberači nádrže DEF.

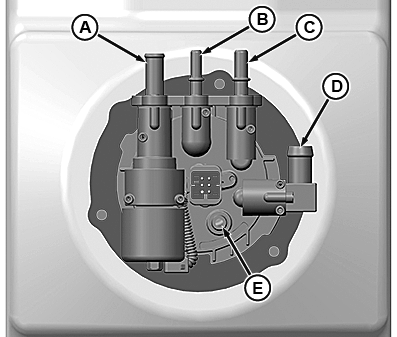

  1. RG29624
    RG29624-UN-19JUL17

    Prípojky zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

    A - Prípojka výstupného otvoru chladiacej kvapaliny

    B - Prípojka spätného vedenia kvapaliny DEF

    C - Prípojka prívodného vedenia kvapaliny DEF

    D - Prípojka vstupného otvoru chladiacej kvapaliny

    E - Prípojka odvetrávacieho vedenia

    Odstráňte všetky nečistoty z oblasti v okolí zberača nádrže DEF.


  2. POZOR: Prudké uvoľnenie tlaku kvapaliny z natlakovanej chladiacej sústavy môže spôsobiť vážne popáleniny. Skôr než odpojíte hadice chladiacej kvapaliny počkajte, kým sa chladiaca kvapalina motora neochladí natoľko, že sa uzáveru chladiča alebo vyrovnávacej nádrže môžete dotknúť holými rukami. Pomaly uvoľnite uzáver chladiča alebo vyrovnávacej nádrže, najprv do prvej polohy pre uvoľnenie tlaku.

    DÔLEŽITÉ: Na všetky vedenia a prípojky nasaďte viečka a zátky, aby ste zabránili kontaminácii. Chladiaca kvapalina v DEF spôsobuje problémy s výkonom systému Selektívnej katalytickej redukcie (SCR).

    Odpojte hadice chladiacej kvapaliny od prípojok (A a D).

  3. Odpojte vratné a prívodné vedenia výfukovej kvapaliny vznetového motora (DEF) od prípojok (B a C).

  4. Odpojte elektrický konektor zberača nádrže výfukovej kvapaliny vznetového motora (DEF).

  5. Odpojte odvetrávaciu hadicu od prípojky (E).

  6. Odmontujte upevňovacie skrutky z poistného krúžku (A) zberača nádrže výfukovej kvapaliny vznetového motora (DEF).

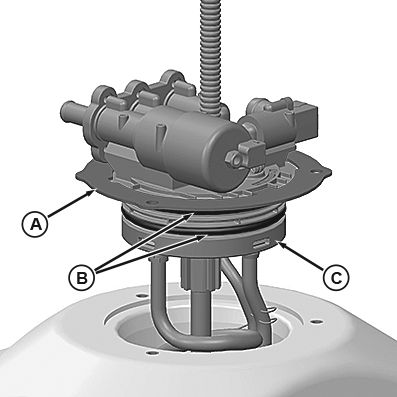

    RG29625
    RG29625-UN-25JUL17

    Zberač nádrže DEF

    A - Poistný krúžok zberača nádrže kvapaliny DEF

    B - O-krúžok (2 ks)

    C - Zberač nádrže DEF


  7. Odmontujte zberač nádrže výfukovej kvapaliny vznetového motora (DEF) (C) od nádrže.

  8. Odmontujte O-krúžky (B) a skontrolujte prípadné poškodenia.

  9. V prípade potreby vymeňte O-krúžky (B).

  10. Odmontujte skrutku (A), ktorá zaisťuje nasávacie sito (B) k nasávaciemu potrubiu (C).

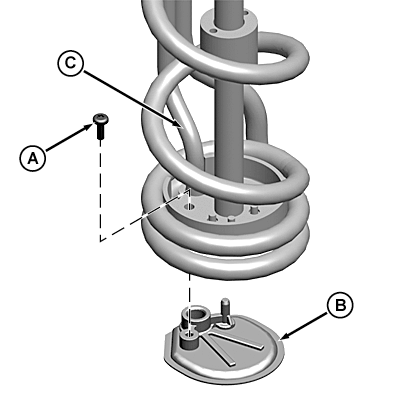

    RG23672
    RG23672-UN-01JUL13

    Nasávacie sito výfukovej kvapaliny vznetového motora (DEF)

    A - Skrutka

    B - Nasávacie sito

    C - Nasávacie potrubie


  11. Odoberte nasávacie sito (B).

  12. Namontujte nasávacie sito (B) k nasávaciemu potrubiu (C).

  13. Namontujte skrutku (A) a utiahnite ju predpísaným momentom.

    PoložkaRozmerŠpecifikácia
    Skrutka nasávacieho sita výfukovej kvapaliny vznetového motora (DEF)Moment utiahnutia1 Nm (11 libier-palcov)

  14. Namažte O-krúžky (B) s čistou výfukovou kvapalinou vznetového motora (DEF).

    RG29625
    RG29625-UN-25JUL17

    Zberač nádrže DEF

    A - Poistný krúžok zberača nádrže kvapaliny DEF

    B - O-krúžok (2 ks)

    C - Zberač nádrže DEF


  15. Vložte zberač nádrže výfukovej kvapaliny vznetového motora (DEF) do nádrže a zarovnajte otvory na poistnom krúžku (A) s otvormi v nádrži.

  16. DÔLEŽITÉ:

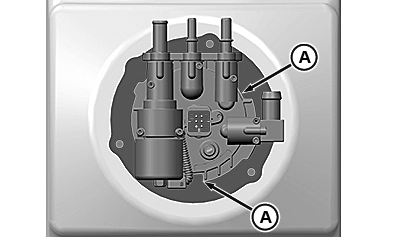

    RG25370
    RG25370-UN-03APR14

    Vyrovnávacie drážky

    A - Vyrovnávacie drážky (2 kusy)

    Zabraňuje úniku výfukovej kvapaliny vznetového motora (DEF), poškodeniu zberača nádrže a poistného krúžku. Zaistite, aby vyrovnávacie drážky na poistnom krúžku boli správne zarovnané s plastovými výstupkami na zberači nádrže.

    Namontujte upevňovacie skrutky z nehrdzavejúcej ocele do montážnych otvorov a utiahnite podľa špecifikácií.

    PoložkaRozmerŠpecifikácia
    Upevňovacia skrutka M6 zberača nádrže výfukovej kvapaliny vznetového motora (DEF)Moment utiahnutia9 Nm (80 libier-palcov)


  17. RG29624
    RG29624-UN-19JUL17

    Prípojky zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

    A - Prípojka výstupného otvoru chladiacej kvapaliny

    B - Prípojka spätného vedenia kvapaliny DEF

    C - Prípojka prívodného vedenia kvapaliny DEF

    D - Prípojka vstupného otvoru chladiacej kvapaliny

    E - Prípojka odvetrávacieho vedenia

    Pripojte odvetrávaciu hadicu 9,5 mm (3/8 in.) k prípojke (E).


  18. Pripojte hadicu chladiacej kvapaliny 16 mm (5/8 in.) k prípojke vstupného otvoru chladiacej kvapaliny (D).

  19. Pripojte hadicu chladiacej kvapaliny 13 mm (1/2 in.) k prípojke výstupného otvoru chladiacej kvapaliny (A).

  20. DÔLEŽITÉ: Zatlačte vedenie DEF na prípojku, až kým nebudete počuť "kliknutie". Potom zľahka potiahnite za vedenie, aby ste sa uistili, že je pripojené a bezpečne zaistené na mieste.

    POZNÁMKA: Prívodné vedenie DEF a vratné vedenie majú prípojky špeciálnej veľkosti.

    Pripojte vratné a prívodné vedenia výfukovej kvapaliny vznetového motora (DEF) k prípojkám (B a C).

  21. Pripojte elektrický konektor zberača nádrže výfukovej kvapaliny vznetového motora (DEF).


Výmena nasávacieho sita zberača nádrže výfukovej kvapaliny vznetového motora (DEF) typu B

POZOR: Chráňte sa pred zasiahnutím očí. V prípade kontaktu okamžite prepláchnite oči veľkým množstvom vody po dobu minimálne 15 minút. Ďalšie informácie nájdete v karte bezpečnostných údajov (Material Safety Data Sheet – MSDS).

DÔLEŽITÉ: Ak sa DEF vyleje alebo príde do kontaktu s iným povrchom ako je úložná nádrž, okamžite vyčistite povrch s čistou vodou. Kvapalina DEF má korozívny účinok na natreté a nenatreté povrchy a môže poškodiť plastové a gumené povrchy.

Ak rozliatu kvapalinu DEF necháte vyschnúť alebo iba utriete handrou, zanechá bielu škvrnu. Nesprávne vyčistená rozliata kvapalina DEF môže rušiť diagnostiku problémov s tesnosťou sústavy selektívnej katalytickej redukcie (SCR).

POZNÁMKA: Ak je to potrebné, vymeňte filter dávkovacej jednotky a nasávacie sito na zberači nádrže DEF alebo najneskôr po každých 4500 hodinách prevádzky alebo každých 36 mesiacov (podľa toho, čo nastane skôr). Filter dávkovacej jednotky DEF a nasávacie sito na zberači nádrže DEF vždy vymeňte spolu.

Vyčistite nádrž DEF zakaždým, keď vymeníte filter dávkovacej jednotky DEF a nasávacie sito na zberači nádrže DEF.

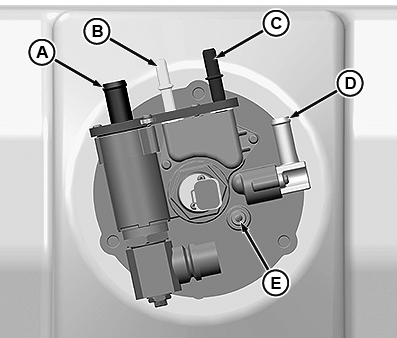

  1. RG29626
    RG29626-UN-19JUL17

    Prípojky zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

    A - Prípojka vstupného otvoru chladiacej kvapaliny

    B - Prípojka spätného vedenia kvapaliny DEF

    C - Prípojka prívodného vedenia kvapaliny DEF

    D - Prípojka výstupného otvoru chladiacej kvapaliny

    E - Prípojka odvetrávacieho vedenia

    Odstráňte všetky nečistoty z oblasti v okolí zberača nádrže DEF.


  2. POZOR: Prudké uvoľnenie tlaku kvapaliny z natlakovanej chladiacej sústavy môže spôsobiť vážne popáleniny. Skôr než odpojíte hadice chladiacej kvapaliny počkajte, kým sa chladiaca kvapalina motora neochladí natoľko, že sa uzáveru chladiča alebo vyrovnávacej nádrže môžete dotknúť holými rukami. Pomaly uvoľnite uzáver chladiča alebo vyrovnávacej nádrže, najprv do prvej polohy pre uvoľnenie tlaku.

    DÔLEŽITÉ: Na všetky vedenia a prípojky nasaďte viečka a zátky, aby ste zabránili kontaminácii. Chladiaca kvapalina v DEF spôsobuje problémy s výkonom systému Selektívnej katalytickej redukcie (SCR).

    Odpojte hadice chladiacej kvapaliny od prípojok (A a D).

  3. Odpojte vratné a prívodné vedenia výfukovej kvapaliny vznetového motora (DEF) od prípojok (B a C).

  4. Odpojte elektrické konektory zberača nádrže výfukovej kvapaliny vznetového motora (DEF).

  5. Odpojte odvetrávaciu hadicu od prípojky (E).

  6. Odmontujte upevňovacie skrutky z montážnej príruby (A) zberača nádrže výfukovej kvapaliny vznetového motora (DEF).

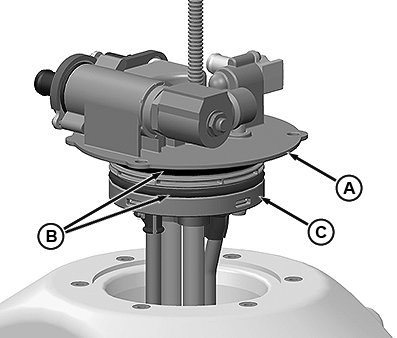

    RG29627
    RG29627-UN-19JUL17

    Zberač nádrže DEF

    A - Montážna príruba zberača nádrže DEF

    B - O-krúžok (2 ks)

    C - Zberač nádrže DEF


  7. Odmontujte zberač nádrže výfukovej kvapaliny vznetového motora (DEF) (C) od nádrže.

  8. Odmontujte O-krúžky (B) a skontrolujte prípadné poškodenia.

  9. V prípade potreby vymeňte O-krúžky (B).

  10. Odmontujte skrutku (A), ktorá zaisťuje nasávacie sito (B) k nasávaciemu potrubiu (C).

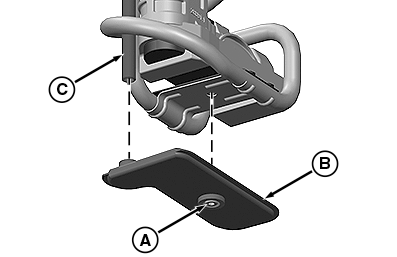

    RG28054
    RG28054-UN-29MAR16

    Nasávacie sito výfukovej kvapaliny vznetového motora (DEF)

    A - Skrutka

    B - Nasávacie sito

    C - Nasávacie potrubie


  11. Odoberte nasávacie sito (B).

  12. Namontujte nasávacie sito (B) k nasávaciemu potrubiu (C).

  13. Namontujte skrutku (A) a utiahnite ju predpísaným momentom.

    PoložkaRozmerŠpecifikácia
    Skrutka nasávacieho sita výfukovej kvapaliny vznetového motora (DEF)Moment utiahnutia1 Nm (11 libier-palcov)

  14. Namažte O-krúžky (B) s čistou výfukovou kvapalinou vznetového motora (DEF).

    RG29627
    RG29627-UN-19JUL17

    Zberač nádrže DEF

    A - Montážna príruba zberača nádrže DEF

    B - O-krúžok (2 ks)

    C - Zberač nádrže DEF


  15. Vložte zberač nádrže výfukovej kvapaliny vznetového motora (DEF) (C) do nádrže a zarovnajte montážne otvory na montážnej prírube (A) s otvormi v nádrži.

  16. Namontujte upevňovacie skrutky z nehrdzavejúcej ocele M6 do montážnych otvorov a utiahnite predpísaným momentom.

    PoložkaRozmerŠpecifikácia
    Upevňovacia skrutka zberača nádrže výfukovej kvapaliny vznetového motora (DEF)Moment utiahnutia9 Nm (80 libier-palcov)

  17. RG29626
    RG29626-UN-19JUL17

    Prípojky zberača nádrže výfukovej kvapaliny vznetového motora (DEF)

    A - Prípojka vstupného otvoru chladiacej kvapaliny

    B - Prípojka spätného vedenia kvapaliny DEF

    C - Prípojka prívodného vedenia kvapaliny DEF

    D - Prípojka výstupného otvoru chladiacej kvapaliny

    E - Prípojka odvetrávacieho vedenia

    Pripojte odvetrávaciu hadicu 9,5 mm (3/8 in.) k prípojke (E).


  18. Pripojte hadicu chladiacej kvapaliny 16 mm (5/8 in.) k prípojke vstupného otvoru chladiacej kvapaliny (A).

  19. Pripojte hadicu chladiacej kvapaliny 13 mm (1/2 in.) k prípojke výstupného otvoru chladiacej kvapaliny (D).

  20. DÔLEŽITÉ: Zatlačte vedenie DEF na prípojku, až kým nebudete počuť "kliknutie". Potom zľahka potiahnite za vedenie, aby ste sa uistili, že je pripojené a bezpečne zaistené na mieste.

    POZNÁMKA: Prívodné vedenie DEF a vratné vedenie majú prípojky špeciálnej veľkosti.

    Pripojte vratné a prívodné vedenia výfukovej kvapaliny vznetového motora (DEF) k prípojkám (B a C).

  21. Pripojte elektrické konektory zberača nádrže výfukovej kvapaliny vznetového motora (DEF).
