Výmena prevodového/hydraulického oleja a čistenie nasávacieho sita

TS281-UN-15APR13

POZOR: Nebezpečenstvo úrazu spôsobeného horúcimi komponentmi hydraulického systému alebo horúcim olejom.

Pri dotyku horúcich povrchov hydraulického systému, príslušenstva alebo hadíc a vedení sa môžete zraniť.

Nedotýkajte sa horúcich povrchov ani horúceho oleja.

Vykonajte výmenu oleja, kým je olej teplý (približne 40 °C, 103 °F).

Vypustenie prevodového/hydraulického oleja

1.

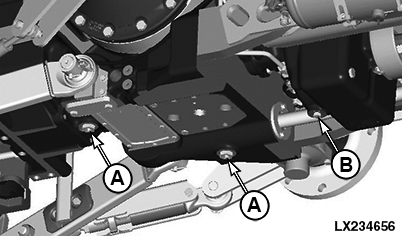

   LX234656-UN-09APR15

   A - Vypúšťacia skrutka v skrini diferenciálu (50 Nm; 37 lb-ft)

   B - Vypúšťacia skrutka spojky pohonu prednej nápravy (50 Nm; 37 lb-ft)

   Naštartujte motor a vykonajte niekoľko hydraulických operácií, aby sa zahrial olej.

---




2. Traktor zaparkujte na vodorovnú plochu. Spusťte ramená závesu, čelný nakladač, vpredu nesené príslušenstvo a iné príslušenstvo, ktoré čerpá olej z prevodovky.

3. Zastavte motor a vytiahnite kľúč zo spínacej skrinky.

4. Aktivujte parkovacie blokovanie.

5. Odmontujte vypúšťacie skrutky (A) a (B) a vypustite olej do vhodnej nádoby. Objem náplní, pozri Špecifikácie.

   Po vypustení oleja, dajte nové tesnenia na vypúšťacie skrutky (A) a (B) a utiahnite ich.

Vyčistenie nasávacieho sita a výmena prevodového/hydraulického oleja

1.

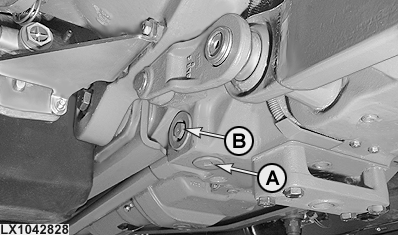

   LX1042828-UN-26FEB07

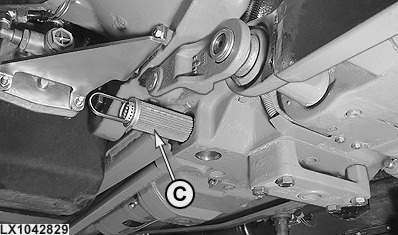

   LX1042829-UN-26FEB07

   Nasávacie sito

   A - Vypúšťacia zátka (50 Nm; 37 lb-ft)

   B - Závitová zátka (50 Nm; 37 lb-ft)

   C - Nasávacie sito

   Vyberte závitovú zátku (B), vytiahnite vtokové sito a omyte ho palivom. Očistite plochu, kde je namontované vtokové sito. Namontujte späť vtokové sito.

---




2. Pred naplnením čerstvým olejom vymeňte tesnenia a vypúšťacie skrutky utiahnite momentom 50 Nm (37 lb-ft).

3. Do prevodovej skrine doplňte prevodový/hydraulický olej. Objem náplní, pozri Špecifikácie.

Kontrola výšky hladiny oleja

Nakrátko zapnite motor a aktivujte niektoré hydraulické funkcie. Zastavte motor.

Po 10 až 15 minútach skontrolujte hladinu oleja. Hladina oleja by mala byť medzi značkami v priezore. V opačnom prípade dolejte olej.
