Výškovo nastaviteľný záves typu guľa (verzia 2)

POZOR: Pred pripojením náradia je zásadné, aby ste sa uistili, že je výškovo nastaviteľný záves viacnápravového prívesu zaistený. Ak nie je záves viacnápravového prívesu zaistený, môže dôjsť k vážnym nehodám pri pripájaní príslušenstva alebo pri jazde.

DÔLEŽITÉ: Pri guľovom závese s pripojenými ramenami pre nútené riadenie dodržiavajte nasledujúce pokyny:

• Pred pripojením príslušenstva sa záves viacnápravového prívesu musí demontovať.

• Pred pripojením prívesu s núteným riadením je dôležité demontovať ramená závesu (F).

POZNÁMKA: Statické zvislé zaťaženia v závislosti od montážnej polohy a rýchlosti jazdy, pozri "Zaťaženia a hmotnosti" v oddiele 500A.

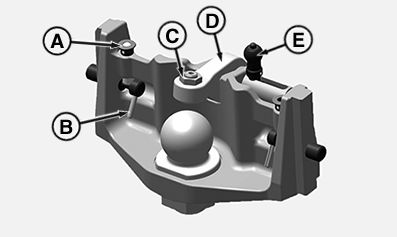

LX315096-UN-08FEB18

A - Zaisťovací čap

B - Poistný čap

C - Nastavovacia skrutka

D - Konzola

E - Zaisťovací čap

1. Umiestnite záves viacnápravového prívesu do požadovanej výšky.

   POZOR: Zabráňte zraneniu.

   Záves viacnápravového prívesu je ťažký a nesprávna manipulácia môže viesť k pomliaždeniam.

   1. Na obidvoch stranách vytiahnite zaisťovací čap (A) nahor.

   2. Vytiahnite poistné čapy (B) na oboch stranách a nastavte výšku závesu viacnápravového prívesu.

   3. Poistné čapy (B) na obidvoch stranách vytlačte úplne von a zaistite ich pomocou zaisťovacích čapov (A)

2. Na pripojenie príslušenstva vytiahnite zaisťovací čap (E) a posuňte ho doprava.

3. Posuňte konzolu (D) nahor a pripojte príslušenstvo.

4. Stlačte konzolu (C) nadol a zatlačte zaisťovací čap (A) úplne doľava a zapojte ho.

5. Pomocou 8 mm (0,3 in.) šesťhranného kľúča nastavte nastavovaciu skrutku (C) na pridržiavači tak, aby sa vytvoril priestor pre oko zaveseného príslušenstva. Potom pomocou kľúča 30 mm (1.2 in.) utiahnite poistnú maticu momentom 300 Nm (220 lb-ft).

6. Na pripojenie núteného riadenia postupujte takto:


   LX1053464-UN-29JAN13

   D - Zaisťovací čap

   E - Konzola

   F - Rameno závesu

   DÔLEŽITÉ: • Pred pripojením prívesu s núteným riadením je dôležité demontovať ramená závesu (F).

   1. Vytiahnite zaisťovací čap (D) nahor a posuňte ho doprava.

   2. Nadvihnite konzolu (E) a zapojte tiahlo sústavy núteného riadenia.

   3. Stlačte konzolu (E) nadol a zatlačte poistný čap (A) úplne doľava a zapojte ho.

---

POZNÁMKA: Súčasti závesu viacnápravového prívesu, ktoré podliehajú opotrebovaniu môžu byť kontrolované počas pravidelných servisných prác. Pozrite si oddiel 220D. V prípade potreby ich vymeňte.
