Dvojdielna predná náprava – Výpočet kombinácie pneumatík

Veľkostný pomer medzi prednými kolesami a zadnými kolesami je presne stanovený, aby bola dosiahnutá kladná ťahová sila predných kolies v rozsahu 1,5 až 4 %. V opačnom prípade dôjde k deformácii alebo opotrebovaniu pneumatík. Pri zistení správneho pomeru pri výmene pneumatík postupujte takto:

Zistenie údajov o traktore:

Takisto pozri obrázok v tomto oddiele.

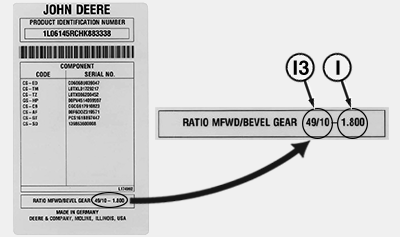

  1. Prečítajte si prevodový pomer ozubených kolies diferenciálu “I3” na informačnom štítku produktu, umiestnenom vľavo od chladiča a poznamenajte si ho.

    LX314895
    LX314895-UN-24MAY17

    Ukážka zobrazenia


  2. Prečítajte si prevodový pomer výstupných ozubených kolies prednej hnacej nápravy “I” na informačnom štítku produktu, umiestnenom vľavo od chladiča a poznamenajte si ho.

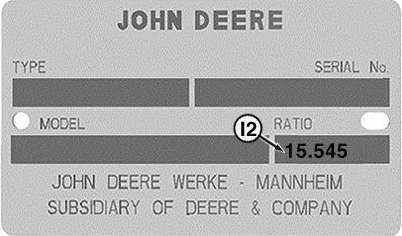

  3. Prečítajte si prevodový pomer prednej nápravy "I2" na typovom štítku prednej nápravy a poznamenajte si ho.

    LX314890
    LX314890-UN-01JUN17

    Ukážka zobrazenia


Zistenie údajov o pneumatikách:

  1. Zvoľte pneumatiky s vhodným indexom zaťaženia.

  2. Zvoľte pneumatiky vhodné pre maximálnu rýchlosť traktora.

  3. Z príručky si vyhľadajte odvalený obvod pneumatiky požadovaný pre zadné koleso “A2”.

  4. Z príručky si vyhľadajte odvalený obvod pneumatiky požadovaný pre predné koleso “A1”.

Zistite nasledujúce údaje:

Pomocou nasledujúceho vzorca vypočítajte celkový prevodový pomer.



I =

A1 x I1 x I3 x 100



A2 x I2 x 102,75

A1 =

Odvalený obvod predných pneumatík

A2 =

Odvalený obvod zadných pneumatík

I1 =

Pomer zadnej nápravy je 7,0714

I2 =

Prevodový pomer prednej nápravy

I3 =

Prevodový pomer dvojice ozubených kolies diferenciálu

102,75 =

A pevná hodnota na zistenie vyžadovanej ťahovej sily predných kolies

Použite dvojicu ozubených kolies, ktorá vyhovuje vypočítanému celkovému prevodovému pomeru.

Vypočítaný
prevodový pomer “I”

Prevodový pomer
požadovaného ozubeného súkolia

(zodpovedá kladnému odklonu predných kolies 1,5 - 4,0%)

(zodpovedá vyžadovanej priemernej hodnote kladnej ťahovej sily predných kolies)

1 356 — 1 390

1 373

1 391 — 1 421

1 406

1 422 — 1 451

1 436

1 452 — 1 479

1 466

1 480 — 1 505

1 491

1 506 — 1 538

1 522

1 539 — 1 566

1 553

1 567 — 1 598

1 583

1 599 — 1 630

1 615

1 631 — 1 664

1 648

1 665 — 1 700

1 683

1 701 — 1 733

1 716

1 734 — 1 767

1 750

1 768 — 1 804

1 784

1 805 — 1 845

1 826

1 846 — 1 885

1 861

Príklad výpočtu

Traktor sa má vybaviť pneumatikami 460/85R38 a 380/85R28 od určitého výrobcu.

  1. Prevodový pomer ozubených kolies diferenciálu "I3" je  5,3 .

  2. Prevodový pomer prednej nápravy "I2" je  15 692 .

  3. Prevodový pomer zadnej nápravy "I1" je  7,0714 .

  4. Výstupný prevodový pomer aktuálneho ozubeného súkolia “I” prednej hnacej nápravy je 1 648.

  5. Valivý obvod pneumatiky "A2“ na zadnom kolese je  5280  mm (207.1 in.)

  6. Valivý obvod pneumatiky "A1“ na prednom kolese je  4050  mm (159.1 in.).

  7. Vypočítajte celkový prevodový pomer.



4050 x 7,0714 x 5,3 x 100

= 1 783

5280 x 15 692 x 102,75

Prevodový pomer požadovaného ozubeného súkolesia je 1 784.

DÔLEŽITÉ: V tomto príklade musí byť ozubené súkolesie pre pohon prednej hnacej nápravy, ktoré je momentálne namontované, vymenené za iné súkolesie.

DÔLEŽITÉ: Ak treba zmeniť prevodový pomer, musí autorizovaný predajca produktov spoločnosti John Deere™ vykonať nasledujúce práce:

  • Zmeňte dvojicu ozubených kolies na výstupe pohonu prednej nápravy.
  • Zmena rozmeru pneumatík v softvéri ovládacích jednotiek
  • Výmena kontrolného priezoru oleja

Autorizovaný predajca musí posúdiť, či je pre použitie nových predných pneumatík požadovaný odlišný ventil riadenia. Pozri tiež "Prezutie na pneumatiky iných rozmerov“ v tomto oddiele.
