Vzduchové komfortné sedadlo – MSG97AL

POZOR: Hrozí nebezpečenstvo zranenia spôsobeného obmedzeným priestorom!

Nasledujúce faktory môžu predstavovať riziko pomliaždenia pri nastavovaní sedadla:

• Objekty umiestnené v kabíne.
• Prídavné vybavenie v kabíne.
• Malá vzdialenosť od priľahlých súčastí.

Traktor musí stáť pri nastavovaní sedadla.

Sedadlo nastavte do polohy, v ktorej nemôže dôjsť k neželanému kontaktu s ovládacím prvkami a ďalšími komponentmi.

Pri jazde traktorom sedadlo vodiča vždy vyrovnajte a zaistite v smere jazdy.

LX364122-UN-19NOV18

Sedadlo bez zobrazenia konzoly CommandARM™™

LX1053716-UN-29JUN11

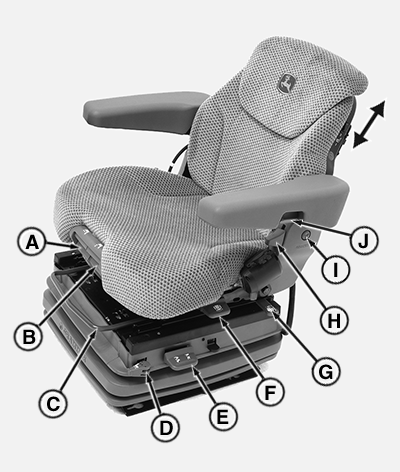

A – Nastavenie vankúša sedadla

Rukoväť (A) potiahnite nahor a nastavte požadovanú hĺbku sedadla. Páčku nechajte zapadnúť na miesto.

B – Nastavenie sklonu sedla

Rukoväť (B) potiahnite nahor a nastavte požadovaný sklon sedadla. Páčku nechajte zapadnúť na miesto.

C – pozdĺžne nastavenie

Páku (C) potiahnite nahor a nastavte sedadlo do požadovanej polohy. Páku nechajte zapadnúť na miesto.

D – Nastavenie odpruženie v pozdĺžnom smere

• Páka (D) vpredu – neaktívne pozdĺžne odpruženie
• Páka (D) vzadu – aktívne pozdĺžne odpruženie

E - Nastavenie hmotnosti

Hmotnosť vodiča sa dá nastaviť, len ak vodič sedí na sedadle.

1. Naštartujte motor a sadnutím na sedadlo vyviňte tlak na pružinu sedadla.
2. Krátko potiahnite páku (E) nahor. Sedadlo sa nastavuje podľa hmotnosti vodiča.

POZNÁMKA: Dá sa nastaviť na hmotnosti od 50 do 130 kg (110 až 285 lb).

E – Nastavenie výšky

Po nastavení hmotnosti možno sedadlo nastaviť na akúkoľvek výšku.

1. Pri nastavovaní požadovanej výšky sedadla potiahnite páku (E) do maximálnej hornej polohy alebo ju zatlačte dolu.
2. Po dosiahutí hornej alebo spodnej hranice sa výška upraví automaticky. Zaručí sa tým minimálny rozsah pohybu nahor a nadol (odpruženie).

F – Nastavenie otočenia

DÔLEŽITÉ: Pri nastupovaní a vystupovaní používajte len otočenie doľava.

Sedadlo možno v závislosti od modelu otočiť doprava a možno doľava.

Nadvihnite páku (F) a sedadlo otočte do požadovanej aretovanej polohy. Stlačte páku nadol a sedadlo automaticky zapadne do nasledujúcej aretovanej polohy.

G – Nastavenie priečneho odpruženia

• Páka (G) vpredu – Bočné odpruženie aktívne
• Páka (G) vzadu – Žiadne bočné odpruženie

H – Nastavenie sklonu chrbtovej opierky

Potiahnite páku (H) nahor a podržte ju. Nakloňte operadlo do požadovanej polohy a nechajte páku počuteľne zapadnúť späť.

I – Nastavenie výšky opierky ruky

Odmontujte kryt (I) na oboch stranách a uvoľnite nastavovacie skrutky. Opierky rúk nastavte do požadovanej polohy. Utiahnite nastavovacie skrutky a pripevnite kryty.

J – Nastavenie sklonu opierky ruky

Nastavte sklon s pomocou regulátora (J). Na sklopenie opierky ruky o 30°, zatlačte nastavovač sklonu opierky ruky (J) do opierky ruky.

K - Nastavenie bedrovej opierky na operadle

Použite kolískové spínače (K) k nastaveniu polohy bedernej opierky.

L — Ohrievanie sedadla

Spínač (L) na zapnutie a vypnutie vyhrievania sedadla.
