Kontrola mechanického odpruženého zavesenia kabíny

Pružné prvky kabíny sú vo výrobe prednastavené na priemerné zaťaženie. V prípade poruchy, možno nastavenie skontrolovať a podľa potreby upraviť.

Chyba	Príčina	Oprava
Zosilňujúce vibrácie kabíny.	Chybný tlmič.	Nechajte si u predajcu vymeniť opotrebované dielce za nové (vždy na OBOCH stranách).
Odpruženie príliš mäkké (kabína sa silno kýva a naráža tvrdo na doraz).	Nedostatočné predpätie.	Upravte nastavenie.
Odpruženie príliš tvrdé.	Nadmerné predpätie.	Upravte nastavenie.

Vyžadované nástroje: Hákový kľúč DIN 1810-A 80-90.

Osobná ochrana: Bezpečnostné okuliare a rukavice.

Skontrolujte a opravte nastavenie.

1.

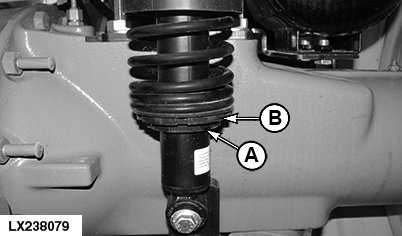

   LX238079-UN-13MAR15

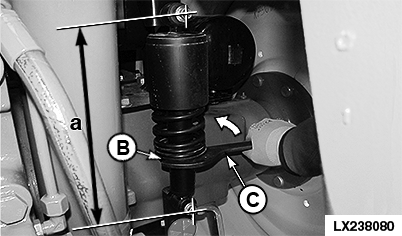

   LX238080-UN-20MAR15

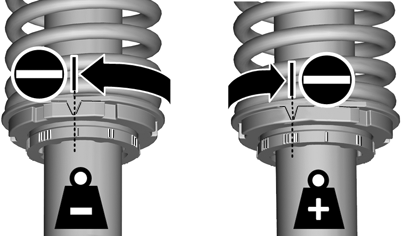

   LX272578-UN-12FEB16

   A - Nastavenie aretáciou pomocou značiek I až IIIII

   B - Nastavovací krúžok označený šípkou

   C - Hákový kľúč DIN1810–A 80–90

   a - Optimálne nastavenie 340 mm (13,39 in)

   Zastavte motor a uvoľnite parkovacie blokovanie.

---

2. POZOR: Zabráňte náhodnému naštartovaniu motora a vytiahnite štartovací kľúč. Spustite príslušenstvo na zem. Nesiahajte rukou do pružiny.

   Umiestnite do kabíny požadované závažie (malo by ísť približne o hmotnosť vodiča).
3. Určte vzdialenosť (a). Ak je medzera pribl. 340 mm (13.39 in.), Nie je nutná žiadna korekcia.
4. Pre upravenie použite hákový kľúč (C) a otočte nastavovací krúžok (B) na nastavenú aretáciu, kde bude vzdialenosť (a) približne 340 mm (13.39 in.).

   K dispozícii je 5 nastavených aretácií so zmenou 3 mm (0.18 in.). Nastavenie vykonáte podľa obrázka. NEPRESÚVAJTE nastavovací krúžok zo značky I na IIIII ani zo značky IIIII na I.

   DÔLEŽITÉ: Nikdy nepresúvajte nastavovací krúžok zo značky I na IIIII ani zo značky IIIII na I. Toto spôsobí nenapraviteľné poškodenie pružiny.

   Vždy nastavte rovnaký stupeň na oboch stranách.

   POZNÁMKA: Nastavenie z výroby = stupeň I.
