Rýchloupínacie ramená závesu (s hákmi)

DÔLEŽITÉ: Používajte len správne guľové čapy!

Tieto ramená závesu sú určené pre guľové čapy kategórie III.

LX1033644-UN-17MAY04

Kategória	Priemer guľového čapu (a)
III	64 mm (2,5 in.)

Ovládanie spojovacieho háku

S ovládacím prvkom (A) môžu byť spojovacie háky ovládané manuálne alebo lanovodom.

LX1033638-UN-17MAY04

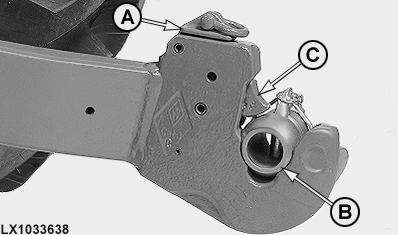

Spojovací hák – manuálne ovládanie

LX1033641-UN-17MAY04

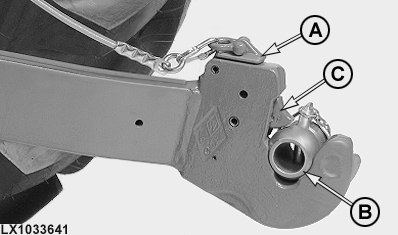

Spojovací hák – ovládanie lanovodom

A - Ovládací panel

B - Guľový čap

C - Čapy

DÔLEŽITÉ: Ubezpečte sa, že spojovacie háky správne zapadli:

• Ovládací diel (A) musí byť zalícovaný oproti spojovaciemu háku.

• Guľový čap (B) nesmie vykazovať viditeľnú vôľu.

• Skrutka (B) má zakrývať guľový čap.

Platí pre spojovací hák ovládaný lanovodom:

Po pripojení skontrolujte vedenie lanovodu, aby sa zabránilo náhodnému otvoreniu kvôli nadmerne uvoľnenému lanovodu alebo zachytením vysokou vegetáciou alebo vetvami.

Blokovanie hákov závesných ramien

POZOR: Riziko poranenia v dôsledku náhodného otvorenia spojovacích hákov ramena závesu.

Hrozí nebezpečenstvo poranenia v dôsledku náhodného otvorenia spojovacích hákov ramena závesu v nasledujúcich prípadoch:

• Pripojenie zariadení s nesúmerným zaťažením (napr. žacie jednotky s bočným ramenom)

• Jazda cez vysokú vegetáciu

• Lesné práce

• Pri ťahaní príslušenstva s ich vlastným podvozkom

Zaistite spojovací hák ramena závesu proti náhodnému otvoreniu tak, ako je znázornené na obrázku.

Použite súpravu zaisťovacích dielov John Deere AL165485 na obidvoch spojovacích hákoch.

LX1033645-UN-17MAY04

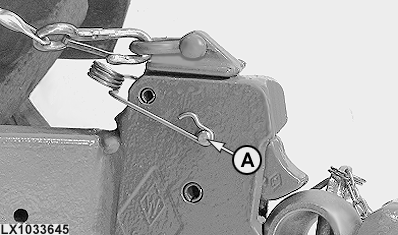

A - Súprava zaisťovacích dielov

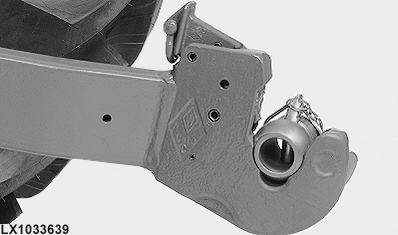

Spojovacie háky je možné zaistiť v otvorenej polohe.

LX1033639-UN-17MAY04

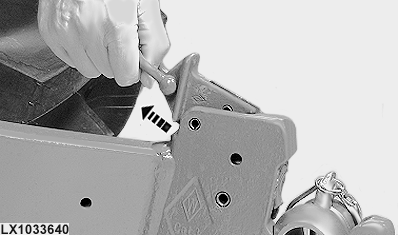

Pre opätovné zatvorenie spojovacích hákov najprv potiahnite ovládací diel pod uhlom nahor.

LX1033640-UN-17MAY04

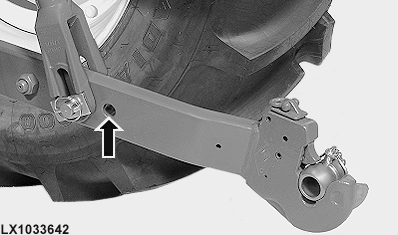

POZNÁMKA:

LX1033642-UN-17MAY04
