Stredové rameno s hákom

DÔLEŽITÉ: Používajte len správne guľové čapy!

Toto stredové rameno je určené pre guľové čapy kategórie III.

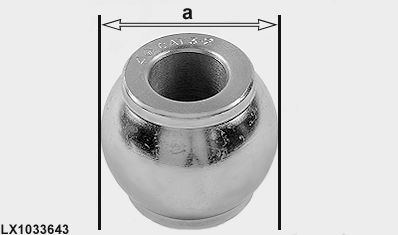

LX1033643-UN-17MAY04

Kategória	Priemer guľového čapu (a)
III	60 mm (2,4 in.)

Ovládanie háku

S ovládacím prvkom (A) môže byť spojovací hák ovládaný manuálne alebo lanovodom.

LX1031601-UN-16SEP04

Spojovací hák – manuálne ovládanie

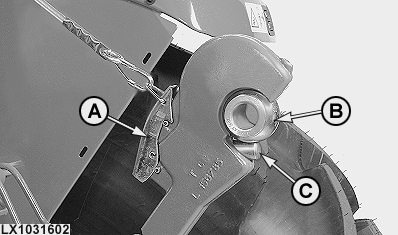

LX1031602-UN-16SEP04

Spojovací hák – ovládanie lanovodom

A - Ovládací panel

B - Guľový čap

C - Čapy

DÔLEŽITÉ: Ubezpečte sa, že spojovací hák správne zapadol:

• Ovládací diel (A) musí byť zalícovaný oproti spojovaciemu háku.

• Guľový čap (B) nesmie vykazovať viditeľnú vôľu.

• Skrutka (B) má zakrývať guľový čap.

Platí pre spojovací hák ovládaný lanovodom:

Po pripojení skontrolujte vedenie lanovodu, aby sa zabránilo náhodnému otvoreniu kvôli nadmerne uvoľnenému lanovodu alebo zachytením vysokou vegetáciou alebo vetvami.
