Ramená závesu – Nastavenie rozsahu výkyvu

1. Traktor priblížte ku stredu náradia.

2. Zdvihnite klapku (A) a páku (B).

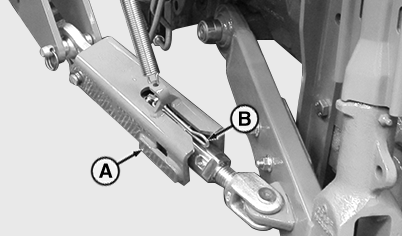

   LX267101-UN-19APR17

   A - Klapka

   B - Páka

   Klapka (A) sa nevyhnutne nemusí zdvíhať kvôli nastaveniu.

---




3. Použitie vreteno (C) pre nastavenie rozsahu výkyvu ramien závesu, ktorý vyhovuje náradiu.

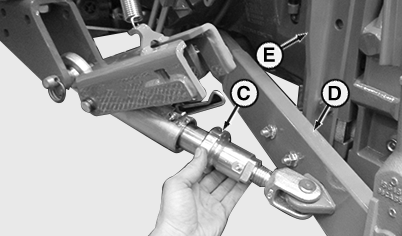

   LX267102-UN-19APR17

   C - Vreteno

   D - Rameno závesu

   E - Stabilizačný blok

   DÔLEŽITÉ: Rozsah výkyvu musí byť dostatočne veľký, aby nemohlo dôjsť k zachyteniu ramien závesu (D) o stabilizačné bloky (E). V opačnom prípade môže dôjsť k mechanickému poškodeniu.

   Rozsah výkyvu nameraný medzi stredmi guľových čapov
   Kategória 2 / 3N ..............	870 mm (34,5 in.)
   Kategória 3 ..............	1010 mm (39,8 in.)

---




4. Pre zaistenie umiestnite páku (B) do drážky vretena (C).

5. Spusťte klapku (A).

6. Nakoniec nastavte rozperu (G).

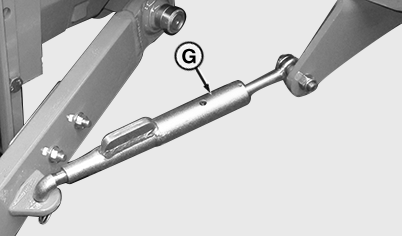

   LX267114-UN-19APR17

   G - Dištančná podložka

---

DÔLEŽITÉ: Ak sú súčasťou vybavenia teleskopické ramená závesu a ak ste vykonávali prestavbu z kategórie 3N na kategóriu 3, polohu krycích dosiek treba zmeniť z vnútornej na vonkajšiu. Pozrite si časť “Teleskopické ramená závesu - prestavba kategórie 3 a 3N” na nasledujúcich stránkach.
