Predný záves Economy

Bezpečnosť

POZOR: Pri používaní predného závesu dodržiavajte maximálne prípustné zaťaženie náprav a nosnosť pneumatík.

POZOR: Vpredu pripojené náradie nepriaznivo ovplyvňuje jazdné vlastnosti traktora. Riadenie vozidla prispôsobte zmenenej dynamike traktora.

POZOR: Ak je traktor zanechaný bez dozoru, vždy spusťte vpredu nesené náradie na zem.

POZOR: Pred pripojením náradia k jednej z predných rýchlospojok spusťte vpredu nesené náradie na zem a zastavte motor.

POZOR: Vždy majte na pamäti, že sa rozmery prednej časti traktora zmenili. Platí to hlavne pri odjazde z farmy alebo poľa, na cestách a križovatkách. V prípade neistoty požiadajte o pomoc ďalšiu osobu.

POZOR: Dodržiavajte požiadavky na osvetlenie. Vpredu nesené náradie môže zakrývať predné svetlomety a smerové svetlá traktora. V tomto prípade používajte prídavné osvetlenie.

POZOR: Ak sa predný záves nepoužíva, ramená závesu vždy sklopte (prepravná poloha) a zaistite ich.

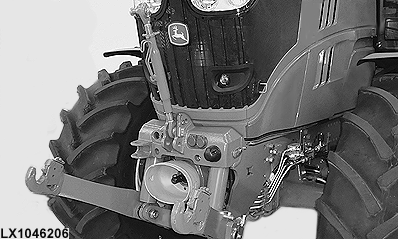

Predný záves môžete ovládať pomocou ventilu vonkajšieho okruhu I.

LX1046206-UN-22JUN11

Zaistenie hákov ramien závesu

POZOR: Ak je pripojené náradie s asymetrickým zaťažením (napr. na boku namontovaným zariadením) alebo pri jazde cez kroviny a stromy (napr. pri práci v lese) musia byť ramená závesu zaistené proti náhodnému otvoreniu.

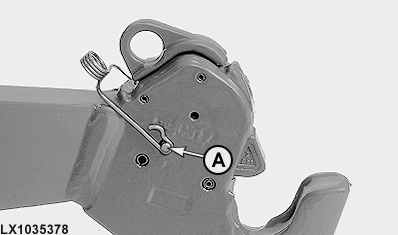

A – Súprava zaisťovacích dielcov AL165485

LX1035378-UN-18JAN05

Dolné rameno závesu, háková západka

Použite súpravu zaisťovacích dielov John Deere AL165485 na obidvoch spojovacích hákoch.

Polohy ramena závesu

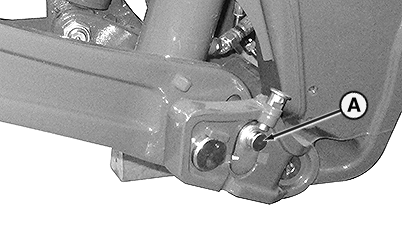

A — Ramená závesu s vertikálnym plávaním

LX364166-UN-29NOV18

Vertikálne plávanie

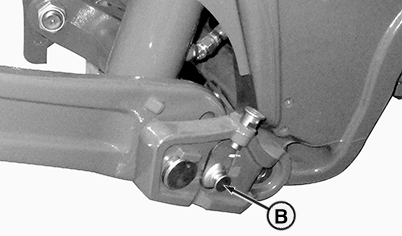

B – Ramená závesu sú zablokované

LX364167-UN-28NOV18

Zablokované ramená závesu

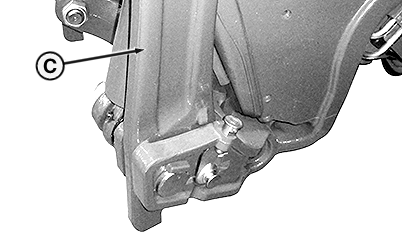

C – Ramená závesu v transportnej polohe

LX364168-UN-28NOV18

Závesné ramená v transportnej polohe

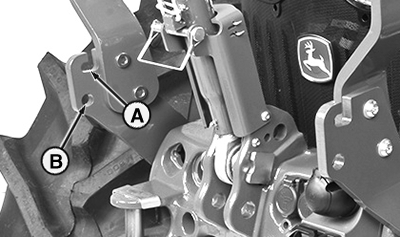

Konzoly pre pružiny žacieho ústrojenstva (ak sú súčasťou vybavenia)

LX364092-UN-07NOV18

POZNÁMKA: Výberom tohto režimu zabránite poškodeniu žacieho ústrojenstva pri pripevnených reťaziach:

• Pre uzatvárací ventil, verzia 1:
  1. Zvoľte jednočinný režim. Zdvíhanie tlakom oleja a spúšťanie bez tlaku oleja.
  2. Žacie ústrojenstvo nadvihnite ovládacou pákou pre SCV I.
  3. Žacie ústrojenstvo sa spúšťa presunutím ovládacej páky pre SCV I do neutrálnej polohy.

• Pre uzatvárací ventil, verzia 2:
  1. Zvoľte dvojčinný režim. Zdvíhanie a spúšťanie tlakom oleja.
  2. Žacie ústrojenstvo dvíhajte ovládacou pákou pre SCV I, pokiaľ sa reťaz neuvoľní.
  3. Žacie ústrojenstvo spusťte zatlačením ovládacej páky pre SCV I do koncovej polohy vpred, do plávajúcej polohy.

Pozri aj nasledujúce stránky.

B - Otvor pre pripevnenie pružiny (tlmenie pohybov nahor a nadol).

Pružina na tlmenie môže byť zaháknutá do otvoru (B).

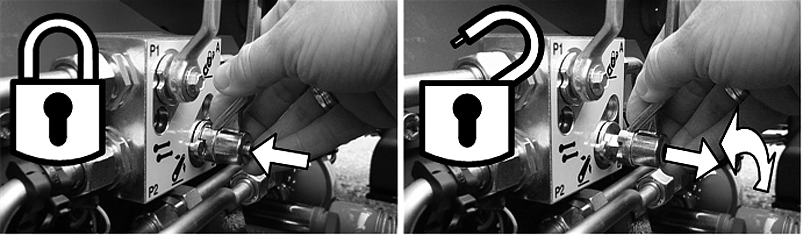

Uzatvárací ventil

Ďalší uzatvárací ventil umožňuje nasledujúce nastavenia:

LX1054666-UN-10APR12

Obsluha pák

POZOR: Ak je ventil SCV I vzadu vybavený prídavnými prípojkami (na ovládanie zadného príslušenstva), pred ovládaním zadného príslušenstva pomocou ventilu SCV I treba zablokovať uzatvárací ventil (A).

Ak sa predný záves počas prepravy nepoužíva, vždy vyberte prepravnú polohu (A).

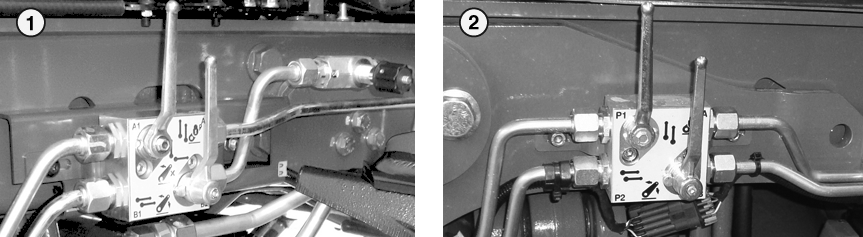

LX364399-UN-06JUN19

Uzatvárací ventil, verzia 1 / Uzatvárací ventil, verzia 2

LX364400-UN-06JUN19

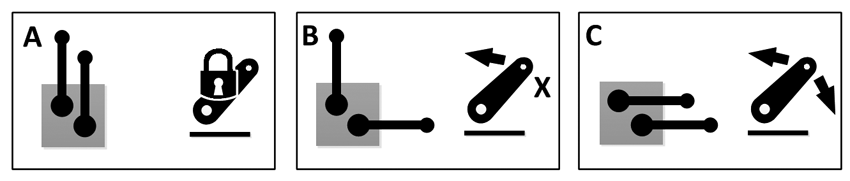

Polohy páky

Polohy páky - Princíp činnosti		Verzia 1	Verzia 2
A	Prepravná poloha - Blokovaný prietok oleja/Zdvíhanie ani spúšťanie nie je možné	X	X
B*	Poloha páky pre jednočinný režim - Zdvíhanie s tlakom oleja/Spúšťanie bez tlaku oleja	X	—
C	Poloha páky pre dvojčinný režim - Zdvíhanie a spúšťanie s tlakom oleja	X	X
* Voľba je dostupná od MY19. Dostupnosť si overte u predajcu

POZNÁMKA: Výberom tohto režimu zabránite poškodeniu žacieho ústrojenstva pri pripevnených reťaziach:

• Pre uzatvárací ventil, verzia 1:
  1. Zvoľte jednočinný režim. Zdvíhanie tlakom oleja a spúšťanie bez tlaku oleja.
  2. Žacie ústrojenstvo nadvihnite ovládacou pákou pre SCV I.
  3. Žacie ústrojenstvo sa spúšťa presunutím ovládacej páky pre SCV I do neutrálnej polohy.

• Pre uzatvárací ventil, verzia 2:
  1. Zvoľte dvojčinný režim. Zdvíhanie a spúšťanie tlakom oleja.
  2. Žacie ústrojenstvo dvíhajte ovládacou pákou pre SCV I, pokiaľ sa reťaz neuvoľní.
  3. Žacie ústrojenstvo spusťte zatlačením ovládacej páky pre SCV I do koncovej polohy vpred, do plávajúcej polohy.

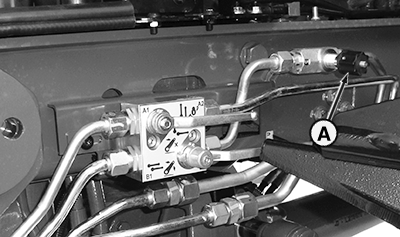

Regulátor tlaku

LX315179-UN-21JUN18

Regulátor tlaku možno otočením plynulo nastaviť z otvorenej do úplne zatvorenej polohy (maximálne 10 otočení).

• Otvorenie regulátora tlaku – točte nadoraz proti smeru hodinových ručičiek.
• Úplne zatvorený regulátor tlaku – točte nadoraz v smere hodinových ručičiek.

Rýchlosť regulácie je od výroby nastavená na približne 5 až 6 sekúnd (štyri otočenia proti smeru hodinových ručičiek).

Prípojky a zásuvky predného príslušenstva

POZOR: Hydraulická sústava má maximálny tlak 20000 kPa (200 barov; 2900 psi). V záujme vlastnej ochrany a na zabezpečenie správneho fungovania systému používajte iba originálne diely John Deere.

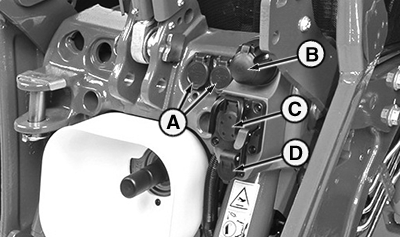

LX364093-UN-07NOV18

POZOR: Ak je pripojené vpredu nesené príslušenstvo, k ventilu vonkajšieho okruhu II nepripájajte žiadneho ďalšieho používateľa ani žiadne ďalšie príslušenstvo.

Pripojenie a odpojenie hadice hydraulickej sústavy k prípojkám (A) je možné iba bez tlaku.

Koncovku hadice pripojíte pevným zasunutím do prípojky.

Hadicu odpojte dôrazným potiahnutím.

B – Sedempólová zásuvka prívesu

Zásuvka (B) sa používa na pripojenie svetiel, smerových svetiel a elektrických zariadení namontovaných na príslušenstve. Ak sú signálne alebo iné svetlá traktora zakryté, na ťahanom príslušenstve vždy používajte prídavné svetlá.

POZNÁMKA: Vhodné prípojky môžete kúpiť u svojho autorizovaného predajcu.

C – Zásuvka ISOBUS (ISB)

Príslušenstvo vyhovujúce norme ISO 11783 je možné pripojiť k zásuvke (C).

D – Trojpólová zásuvka výstupu napájania

Kontakt 15/30 trojpólovej zásuvky výstupu napájania dodáva stály jednosmerný prúd maximálne 25 A. Svorka 82 poskytuje max. stály prúd 5 A. Svorka 31 je ukostrenie.
Kľúč v hlavnom vypínači otočte doprava, napájacie napätie je privedené ku kontaktu 82. Svorka 15/30 je napájaná dokonca aj vtedy, keď je hlavný kľúč vo vypnutej polohe.

DÔLEŽITÉ: Počas prevádzky elektrických spotrebičov s vysokou spotrebou prúdu sa nesmie prekročiť maximálne prúdové zaťaženie napájacieho obvodu (25 A).
