Predný záves – Stredové rameno

DÔLEŽITÉ: Pred naštartovaním skontrolujte, či sa zdvihnuté príslušenstvo nedotýka traktora. V tomto prípade, dávajte pozor na nastavenia dĺžky stredového ramena a maximálnej výšky zdvihu.

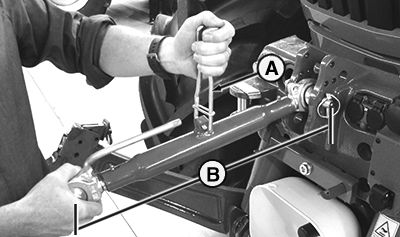

Dĺžka stredového ramena sa nastavuje pomocou nastavovacej rukoväte (A). Podržte stredové rameno podľa obrázku a otáčaním nastavovacej rukoväte ho nastavte na požadovanú dĺžku.

LX315021-UN-23OCT17

A - Nastavovacia rukoväť

B - Dĺžka

Dĺžka stredového ramena	Minimálna dĺžka	Maximálna dĺžka
CAT2 ..............	500 mm (19,7 in.)	760 mm (29,9 in.)
CAT3 ..............	530 mm (20,9 in.)	730 mm (28,7 in.)
Dĺžka hydraulického stredového ramena
CAT2 ..............	565 mm (22,2 in.)	710 mm (28,0 in.)
CAT3 ..............	565 mm (22,2 in.)	710 mm (28,0 in.)

NEODCHYĽUJTE sa od určených hodnôt. Drážky v závite určujú maximálne dovolené nastavenie. Závity sa nesmú odskrutkovať mimo koncovku. Po nastavení zatlačte rukoväť opäť dolu do polohy nad stredovým ramenom. Zasuňte spojovací čap cez tyč náradia a stredové rameno a zaistite ho.
