Predný záves - Stredové rameno s hákom

DÔLEŽITÉ: Je potrebné použiť zodpovedajúci guľový čap.

Toto stredové rameno je určené pre guľové čapy kategórie III.

LX1033643-UN-17MAY04

Kategória	Priemer guľového čapu (a)
III	60 mm (2,4 in.)

Prevádzka háku

Pomocou ovládacieho prvku (A) je možné manuálne ovládanie háku.

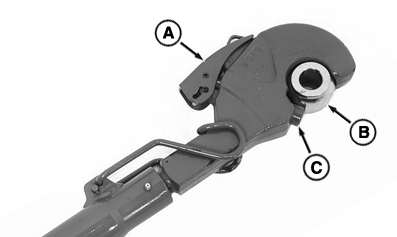

LX234778-UN-30NOV15

A - Ovládací panel

B - Guľový čap

C - Čapy

DÔLEŽITÉ: Ubezpečte sa, že spojovacieh háky správne zapadli:

• Ovládací diel (A) musí byť zalícovaný oproti spojovaciemu háku.

• Guľový čap (B) nesmie vykazovať viditeľnú vôľu.

• Skrutka (B) má zakrývať guľový čap.
