Pokyny na obsluhu

LX1049749-UN-21MAY10

Pozorujte uhol kĺbového spojenia krížového hriadeľa.

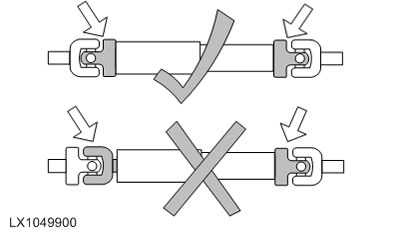

LX1049900-UN-22FEB11

Vidlice kĺbov správne vyrovnajte ku sebe.

1 - Rozloženie v tvare písmena Z

2 - Konštrukcia tvaru W

Ak je to možné, uhly (a) a (b) na krížových kĺboch by mali byť rovnaké na obidvoch koncoch krížového hriadeľa.

Pri aplikáciách, kde toto neplatí (napr. ostré zatáčky so zapnutým vývodovým hriadeľom) sa odporúča použitie hnacieho hriadeľa s kontinuálnou rýchlosťou.

POZNÁMKA: Dva schematické nákresy neukazujú žiadne kryty na krížovom hriadeli. Pri použití krížových hriadeľov je kryt povinný.

DÔLEŽITÉ: Iba prevádzkové podmienky opísané v Návode na obsluhu jednotlivých náradí sú povolené. Toto sa týka hlavne maximálneho povoleného uhla obrábania, používania voľnobežných spojok a preťažovacích spojok a predpísaného prekryvu pri pritláčaním tvarovaných trubiek.

DÔLEŽITÉ: Pred použitím príslušenstva poháňaného vývodovým hriadeľom zaistite, aby bol krížový hriadeľ pravidelne premazávaný. Postupujte v súlade s pokynmi v návode na obsluhu poskytnutého výrobcom.

DÔLEŽITÉ: U viacdielnych teleskopických krížových hriadeľov musí byť vidlice na koncoch vyrovnané podľa obrázku. Vidlice na každom konci nesmú byť pri 90° na sebe (pozri šípky na obrázku na pravej strane).
