Ťažná tyč KATEGÓRIE II

Ťažná tyč sa používa na vlečenie zavesených zariadení všetkých druhov, najmä náradí poháňaných vývodovým hriadeľom. Ťažná tyč je umiestnená tak, že sa zvýši zaťaženie zadnej nápravy a mierne sa zníži zaťaženie prednej nápravy.

Okrem meniteľného výkyvu je možné ťažnú tyč nastaviť aj dĺžkovo. Maximálne prípustné statické zaťaženie vo zvislom smere a ťahaný náklad sú uvedené v oddiele 500A (Zaťaženia a hmotnosti).

LX364410-UN-27JUN19

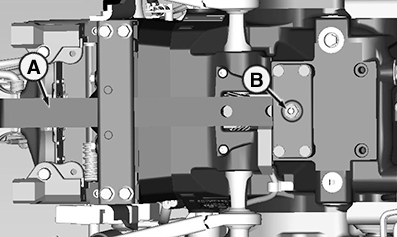

Ťažná tyč KATEGÓRIE II

A - Ťažná tyč

B - Šesťhranný doraz (1 kus), 310 Nm (230 lb-ft)

Tiahlo (A) sa dá nastaviť na tieto dĺžky:

KAT II ..............	250 mm	350 mm	400 mm
	9,8 in.	13,8 in.	15,7 in.

Tieto dĺžky určujú vzdialenosť medzi koncovkou vývodového hriadeľa a upevňovacím bodom na ťažnej tyči.

Pre nastavenie odmontujte šesťhranný doraz (B) a vytiahnite čap. Ťažnú tyč (A) presuňte a zarovnajte otvory, aby boli navzájom zarovnané. Potom zasuňte čap, šesťhranný doraz (B) namontujte späť a utiahnite ho predpísaným momentom.

POZNÁMKA: Súčasti ťažnej tyče, ktoré podliehajú opotrebovaniu môžu byť kontrolované počas údržby. Pozrite oddiel 220D. V prípade potreby vymeňte.

POZNÁMKA: Vlečenie na verejných komunikáciách s ťažnou tyčou nastavenou na jednu stranu nie je dovolené!
