Výškovo nastaviteľný záves viacnápravového prívesu

DÔLEŽITÉ: Používajte iba prívesy s ťažným okom, ktoré zodpovedá priemeru čapu závesu.

Nie je povolené používať prívesy s rotujúcim závesným okom na rotačných závesoch viacnápravového prívesu.

Traktor môže byť vybavený jednou zo štyroch rôznych verzií závesu viacnápravového prívesu (1-4), ktoré sú obsluhu rôznymi spôsobmi.

Všetky závesy viacnápravového prívesu je možné nastaviť do výšku pomocou páky (A).

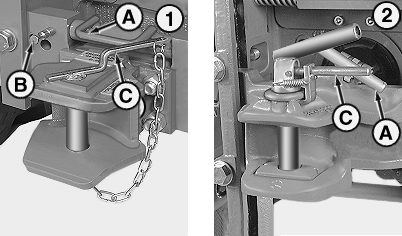

LX267105-UN-10APR17

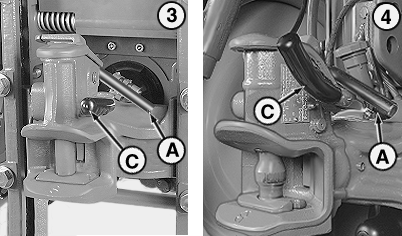

LX267106-UN-10APR17

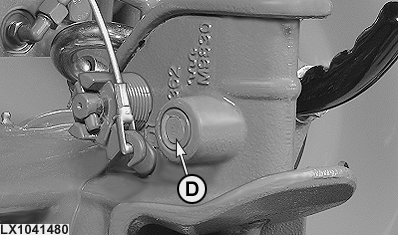

LX1041480-UN-19DEC06

A - Páka nastavenia výšky

B - Blokovacie tlačidlo

C - Ovládacia páka

D - Indikačný čap

Pre záves viacnápravového prívesu (1) musí byť stlačené aj tlačidlo (B).

Závesy viacnápravového prívesu je možné otvárať a zatvárať pomocou páky (C).

Závesy viacnápravového prívesu (3-4) sa tiež zatvárajú vložením oka ťahaného príslušenstva.

Závesy viacnápravového prívesu (3-4) možno tiež ovládať zo sedadla obsluhy pomocou vonkajšieho ovládania.

Závesy viacnápravového prívesu (3-4) sú zablokované, ak je indikačný čap zarovno so skriňou.

Maximálne prípustné statické zaťaženie vo zvislom smere a vlečené stroje sú uvedené v oddiele 500A.

POZNÁMKA: Súčasti závesu viacnápravového prívesu, ktoré podliehajú opotrebovaniu môžu byť kontrolované počas pravidelných servisných prác. Pozrite si oddiel 220D. V prípade potreby ich vymeňte.
