Tiahlo KATEGÓRIE II – Utiahnutie skrutiek

Tiahlo CAT II - štandardná verzia

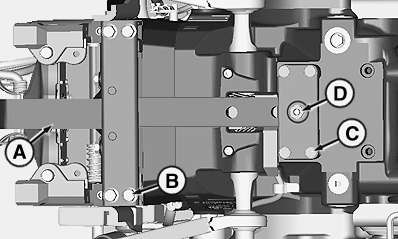

LX364408-UN-26JUN19

Tiahlo CAT II - štandardná verzia

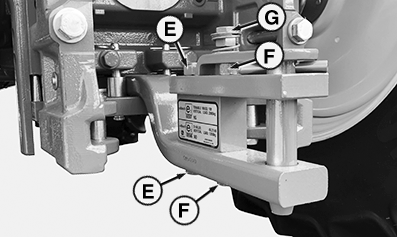

LX364404-UN-27JUN19

Tiahlo CAT II - štandardná verzia

A - Ťažná tyč

B - Skrutky (4 ks), 310 Nm (230 lb-ft)

C - Skrutky (4 ks), 310 Nm (230 lb-ft)

D - Doraz (1 kus), 310 Nm (230 lb-ft)

E - Matica a skrutka, 520 N·m (385 lb-ft)

F - Matica a skrutka, 375 N·m (275 lb-ft)

G - Matica, 70 Nm (50 lb.-ft.)

Tiahlo CAT II - typ pre vysokú záťaž

LX364408-UN-26JUN19

Tiahlo CAT II - typ pre vysokú záťaž

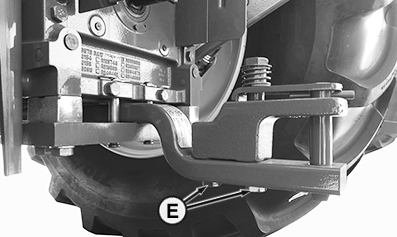

LX364405-UN-26JUN19

Tiahlo CAT II - typ pre vysokú záťaž

A - Ťažná tyč

B - Skrutky, M16 (4 ks), 310 Nm (230 lb-ft)

B - Skrutky, M20 (4 ks), 490 Nm (360 lb-ft)

C - Skrutky, M16 (4 ks), 260 Nm (190 lb-ft)

C - Skrutky, M20 (4 ks), 610 Nm (450 lb-ft)

D - Doraz (1 kus), 310 Nm (230 lb-ft)

E - Skrutky (2 ks), 435 Nm (320 lb-ft)
