Kontrola opotrebovania manuálne ovládaného závesu

POZOR: Diely, ktoré dosiahli alebo prekročili limit opotrebovania musíte vymeniť za nové.

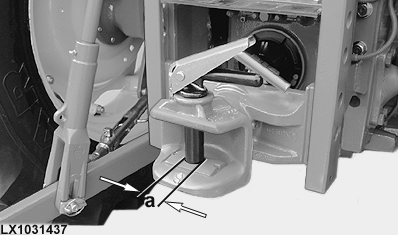

Skontrolujte priemer (a) čapu závesu.

LX1031437-UN-24SEP03

Položka	Rozmer	Špecifikácia
Čap, spojenie	Limit opotrebovania alebo minimálny priemer	min. 29,0 mm min. 1,14 in

Skontrolujte prípustnú vertikálnu vôľu čapu závesu.

LX1047989-UN-23SEP09

Položka	Rozmer	Špecifikácia
Čap, spojenie	Vôľa	max. 6 mm max. 0,24 in

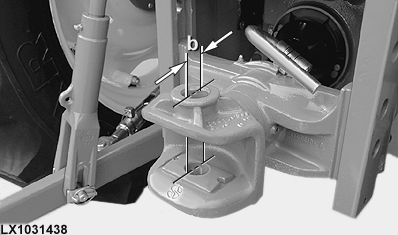

Skontrolujte priemer otvoru (b) pre čap.

LX1031438-UN-24SEP03

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo minimálny priemer	max. 35,0 mm (ovál) max. 1,38 in (ovál)

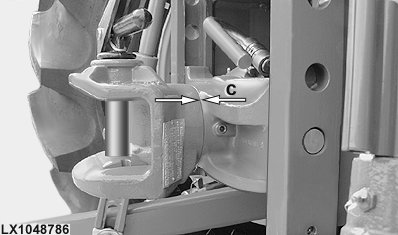

Zistite vôľu (c) medzi závesom a oporou.

LX1048786-UN-09DEC09

Položka	Rozmer	Špecifikácia
Záves viacnápravového prívesu a otvor pre čap	Vôľa	max. 3,0 mm max. 0,12 in
