Kontrola opotrebovania závesu viacnápravového prívesu CUNA (manuálne ovládaného)

POZOR: Diely, ktoré dosiahli alebo prekročili limit opotrebovania musíte vymeniť za nové.

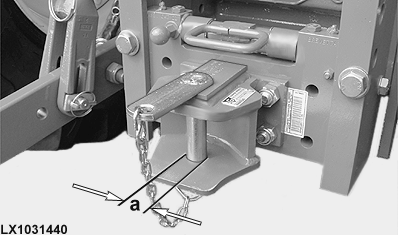

Skontrolujte priemer (a) čapu závesu.

LX1031440-UN-23SEP03

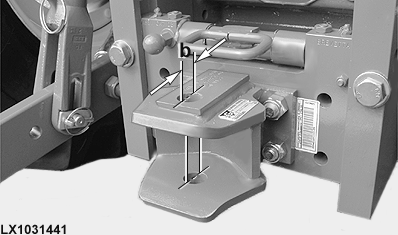

Skontrolujte priemer otvoru (b) pre čap.

LX1031441-UN-23SEP03

Špecifikácie pre čapy závesu typu C s menovitým priemerom 28,0 mm (1,10 in)

Položka	Rozmer	Špecifikácia
Čap závesu	Limit opotrebovania alebo minimálny priemer	26,5 mm 1,04 in

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo maximálny prípustný priemer	31,0 mm (ovál) 1,22 in (ovál)

Špecifikácie pre čapy závesu typu D2 s menovitým priemerom 43,0 mm

Položka	Rozmer	Špecifikácia
Čap závesu	Limit opotrebovania alebo minimálny priemer	41,0 mm 1,61 in

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo maximálny prípustný priemer	46,0 mm (ovál) 1,81 in (ovál)

Špecifikácie pre čapy závesu typu D3 s menovitým priemerom 51,0 mm (2.01 in.)

Položka	Rozmer	Špecifikácia
Čap závesu	Limit opotrebovania alebo minimálny priemer	49,0 mm 1,93 in

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo maximálny prípustný priemer	54,0 mm (ovál) 2,13 in (ovál)
