Kontrola opotrebovania závesu viacnápravového prívesu (diaľkovo ovládaný)

POZOR: Diely, ktoré dosiahli alebo prekročili limit opotrebovania musíte vymeniť za nové.

Skontrolujte priemery (a, b, c) čapu závesu.

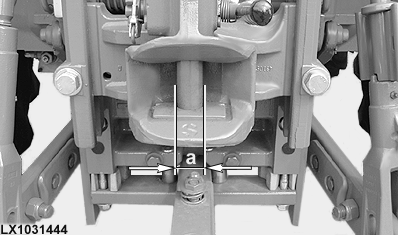

LX1031444-UN-23SEP03

Hlavný čap závesu priameho tvaru

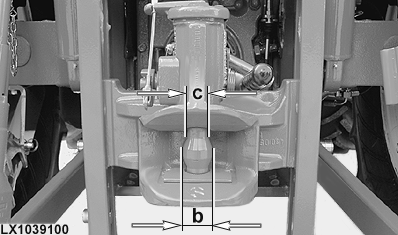

LX1039100-UN-11JUL06

Hlavný čap guľovitého tvaru

Položka	Rozmer	Špecifikácia
Hlavný čap závesu priameho tvaru	Limit opotrebovania alebo minimálny priemer (a)	min. 29 mm min. 1,14 in
Hlavný čap guľovitého tvaru	Limit opotrebovania alebo minimálny priemer (b)	min. 36,5 mm min. 1,44 in
Hlavný čap guľovitého tvaru	Limit opotrebovania alebo minimálny priemer (c)	min. 27 mm min. 1,06 in

Skontrolujte vertikálnu vôľu (d) čapu závesu.

LX1047991-UN-23SEP09

Položka	Rozmer	Špecifikácia
Čap, spojenie	Vôľa	max. 2,5 mm max. 0,1 in

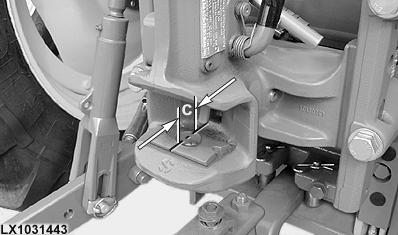

Skontrolujte priemer (c) otvoru pre hlavný čap.

LX1031443-UN-23SEP03

Položka	Rozmer	Špecifikácia
Dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo minimálny priemer	max. 34,0 mm (ovál) max. 1,33 in (ovál)

Skontrolujte hrúbku (e) krycej dosky.

LX1047992-UN-23SEP09

Položka	Rozmer	Špecifikácia
Krycia doska	Hrúbka materiálu	min. 6 mm min. 0,24 in

Skontrolujte vôľu spodnej koľajničky čapu.

Položka	Rozmer	Špecifikácia
Čap v spodnej koľajničke čapu	Vôľa	max. 2,5 mm max. 0,1 in

Skontrolujte opotrebovanie čapu závesu alebo otvorov.

Položka	Rozmer	Špecifikácia
Čap závesu a otvor	Opotrebovanie	max. 1,5 mm max. 0,06 in

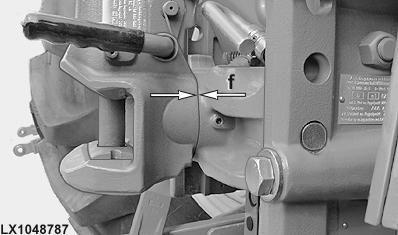

Zistite vôľu (f) medzi závesom prívesu a otvorom pre hlavný čap.

LX1048787-UN-09DEC09

Položka	Rozmer	Špecifikácia
Záves viacnápravového prívesu a otvor pre čap	Vôľa	max. 3,0 mm max. 0,12 in
