Záves viacnápravového prívesu, kontrola vodiacich líšt

Zistite vôľu a opotrebovanie súčiastok (d) a (f). Pri tom zaistite čeľusť závesu vo všetkých možných polohách a zmerajte vôľu.

LX1049808-UN-07SEP10

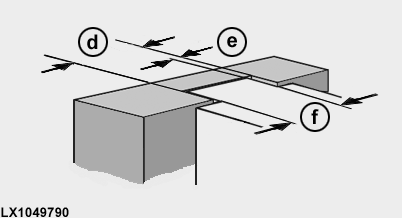

LX1049790-UN-20AUG10

d - Šírka vodiacej koľajničky

e - Vôľa na vodiacich koľajničkách

f - Hrúbka lišty

Položka	Rozmer	Špecifikácia
Vodiace súčiastky v smere ťahu a tlaku (e)	Vôľa	max. 2,4 mm max. 0,09 in
Vodiace koľajničky, drážka (d) v závese prívesu	Opotrebovanie	max. 1,2 mm max. 0,05 in
Vodiace lišty, vodidlo (f) nosníka	Opotrebovanie	max. 0,8 mm max. 0,03 in
