Kontrola opotrebovania tiahla

POZOR: Diely, ktoré dosiahli alebo prekročili limit opotrebovania, musíte vymeniť za nové.

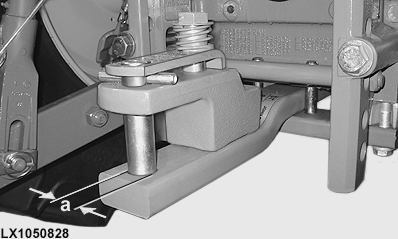

Skontrolujte priemer (a) čapu.

LX1050828-UN-08OCT10

Špecifikácie pre kat. 2 čapy závesu s menovitým priemerom 31,5 mm (1,24 in.):

Položka	Rozmer	Špecifikácia
Ťažná tyč, čap	Limit opotrebovania alebo minimálny priemer	29,5 mm 1,16 in

Špecifikácie pre kat. 3 čapy závesu s menovitým priemerom 40,0 mm (1,57 in.):

Položka	Rozmer	Špecifikácia
Ťažná tyč, čap	Limit opotrebovania alebo minimálny priemer	37,5 mm 1,48 in

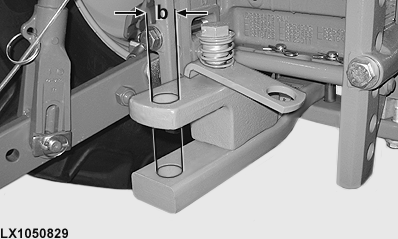

Skontrolujte priemer otvoru (b) pre hlavný čap.

LX1050829-UN-08OCT10

Špecifikácie pre kat. 2 otvory pre čap s menovitým priemerom 33,0 mm (1,30 in.):

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo maximálny prípustný priemer	35,0 mm (ovál) 1,38 in (ovál)

Špecifikácie pre kat. 3 otvory pre čap s menovitým priemerom 41,0 mm (1,61 in.):

Položka	Rozmer	Špecifikácia
Horný a dolný otvor (merané v smere jazdy)	Limit opotrebovania alebo maximálny prípustný priemer	43,0 mm (ovál) 1,69 in (ovál)
