Predný vývodový hriadeľ – Výmena filtra oleja (ak je súčasťou vybavenia)

TS281-UN-15APR13

POZOR: Nebezpečenstvo poranenia horúcimi komponentmi alebo horúcim olejom.

Pri kontakte s horúcimi povrchmi, príslušenstvom alebo hadicami a vedeniami sa môžete zraniť.

Nedotýkajte sa horúcich povrchov ani horúceho oleja.

Vymeňte olejový filter, kým je motorový olej teplý (približne 40 °C, 103 °F).

1.

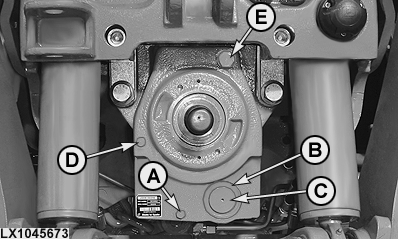

   LX1045673-UN-26OCT10

   Odmontujte vypúšťaciu skrutku oleja (A) a vypustite olej do vhodnej nádoby.

   POZNÁMKA: Ak olej zapácha spáleninou alebo má veľmi tmavý vzhľad, je nutné ho vymeniť. Ak pri výmene filtra spozorujete častice alebo podobné prvky, spojku vývodového hriadeľa musí opraviť váš autorizovaný predajca.

---




2. Odmontujte skrutky (D) a (E).

3. Odmontujte poistný krúžok (B) a kryt (C).

4. Vymeňte filter oleja.

5. Uložte nový tesniaci krúžok na kryt (C) a skontrolujte, či je správne nasadený.

6. Namontujte kryt (C) a poistný krúžok (B).

7. Nezabudnite vložiť nové tesnenie, namontujte vypúšťaciu skrutku oleja a utiahnite momentom 20 Nm (15 lb.-ft.).

8. Doplňte čistý prevodový/hydraulický olej do skrine vývodového hriadeľa cez otvor skrutky (E), kým olej nezačne vytekať z otvoru skrutky (D).

9. Nezabudnite vložiť nové tesnenie, namontujte skrutku (D) a utiahnite momentom 20 Nm (15 lb.-ft.).

10. Nezabudnite vložiť nové tesnenie, namontujte skrutku (E) a utiahnite momentom 40 Nm (30 lb.-ft.).
