Predný vývodový hriadeľ – Výmena oleja (ak je súčasťou vybavenia)

TS281
TS281-UN-15APR13

POZOR: Nebezpečenstvo poranenia horúcimi komponentmi alebo horúcim olejom.

Pri kontakte s horúcimi povrchmi, príslušenstvom alebo hadicami a vedeniami sa môžete zraniť.

Nedotýkajte sa horúcich povrchov ani horúceho oleja.

Vykonajte výmenu oleja, kým je olej teplý (približne 40 °C, 103 °F).

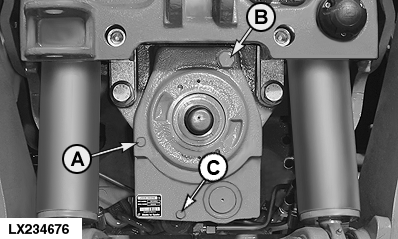

  1. LX234676
    LX234676-UN-20APR15

    Vyberte vypúšťaciu skrutku oleja (C) a vypustite olej do vhodnej nádoby.

    POZNÁMKA: Ak spozorujete častice alebo podobné prvky, spojku vývodového hriadeľa musí opraviť váš autorizovaný predajca.

    Pri každej výmene oleja vymeňte tiež filter oleja.


  2. Vyberte skrutky (A) a (B).

  3. Nezabudnite použiť nové tesnenie, namontujte vypúšťaciu skrutku oleja (C) a utiahnite momentom 20 Nm (15 lb.-ft.).

  4. Doplňte približne 2,6 l (0,69 U.S.gal.) čerstvého prevodového/hydraulického oleja do skrine vývodového hriadeľa cez otvor pre skrutku (B), kým nezačne olej vytekať z otvoru (A).

  5. Nezabudnite použiť nové tesnenie, namontujte skrutku (A) a utiahnite ju momentom 20 Nm (15 lb.-ft.).

  6. Nezabudnite použiť nové tesnenie, namontujte skrutku (B) a utiahnite ju momentom 40 Nm (30 lb.-ft.).
