Koncové/brzdové/smerové svetlá na blatníku - výmena žiarovky

1. Vypnite svetlá a nechajte žiarovky vychladnúť.

2. Demontujte skrutky (A) a rozoberte koncové/brzdové/smerové svetlo (B).

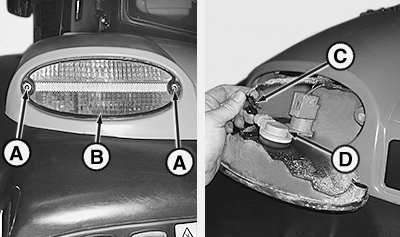

   LX314879-UN-16MAY17

   Smerové svetlo

   A - Skrutky

   B - Koncové/brzdové/smerové svetlo

   C - Prípojka smerového svetla

   D - Upevnenie, smerové svetlo

---




3. Výmena žiarovky smerového svetla:

   1. Odpojte prípojky (C).

   ---




   2. Otočte objímku (D) proti zmyslu chodu hodinových ručičiek a vyberte ju.

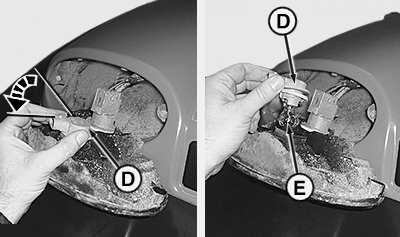

      LX314880-UN-16MAY17

      Smerové svetlo

      D - Upevnenie, smerové svetlo

      E - Žiarovka, smerové svetlo

   3. Zatlačte žiarovku (E) a otočte ju proti zmyslu chodu hodinových ručičiek, aby ste ju vytiahli z objímky.

   4. Použite čistú utierku, nasaďte novú žiarovku do objímky a namontujte ju zatlačením dnu a otočením v zmysle chodu hodinových ručičiek.

   5. Nasaďte objímku (D) do puzdra a otočte v zmysle chodu hodinových ručičiek.

   6. Pripojte konektor (C).

4. Výmena žiarovky koncového a brzdového svetla:

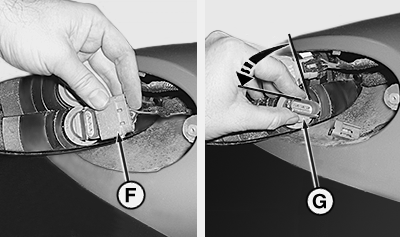

   LX314881-UN-16MAY17

   Koncové/brzdové svetlo

   F - Prípojka koncového a brzdového svetla

   G - Objímka koncového a brzdového svetla

   1. Odpojte prípojku (F).

   2. Otočte objímku (G) proti zmyslu chodu hodinových ručieik a vyberte ju.

   ---




   3. Zatlačte žiarovku (H) a otočte ju proti zmyslu chodu hodinových ručičiek, aby ste ju vytiahli z objímky.


      LX1057377-UN-14NOV13

      Koncové/brzdové svetlo

      G - Objímka koncového a brzdového svetla

      H - Žiarovka koncového a brzdového svetla

   4. Použite čistú utierku, nasaďte novú žiarovku do objímky a namontujte ju zatlačením dnu a otočením v zmysle chodu hodinových ručičiek.

   5. Nasaďte objímku (G) do puzdra a otočte v zmysle chodu hodinových ručičiek.

---




5. Nasaďte koncové/brzdové/smerové svetlo (B) a utiahnite skrutky (A).
