Maják, výmena žiarovky

TS249
TS249-UN-23AUG88

POZOR: Ak chcete vykonať servisné práce v miestach, ktoré sú ťažko dostupné, je nutné používať lešenia, plošiny alebo bezpečnostné rebríky.

NIE JE povolené vykonávať tieto práce tak, že vyleziete po dielcoch traktora, ktoré nie sú určené na tento účel. Ak sú dielce traktora mokré, znečistené alebo pokryté námrazou, hrozí vysoké riziko pádu.

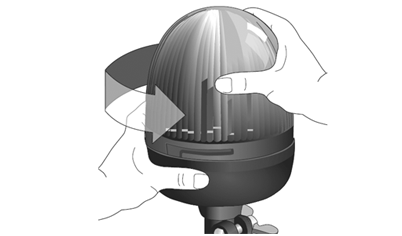

  1. Demontáž: Otvorte svetlo.

    LX275159
    LX275159-UN-03MAR16

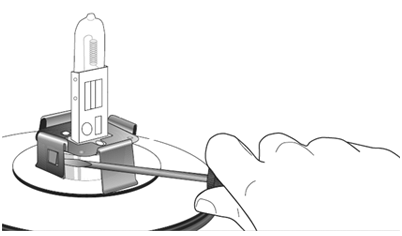

  2. Odpojte príchytku.

    LX275160
    LX275160-UN-03MAR16

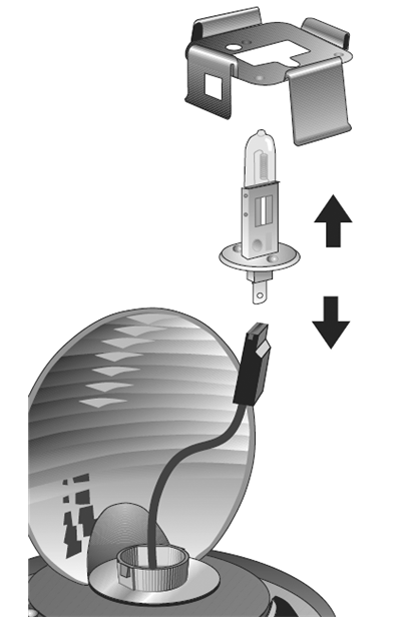

  3. Odmontujte žiarovku.

    LX275161
    LX275161-UN-03MAR16

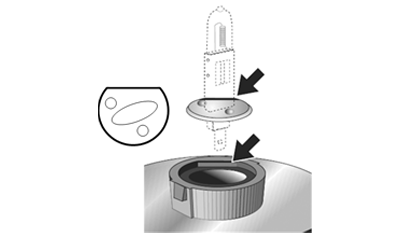

  4. MONTÁŽ: Pripojte novú žiarovku ku káblu a vložte držiak žiarovky do zásuvky. Dajte pozor, aby boli obrysy držiaka a zásuvky zarovnané.

    LX275162
    LX275162-UN-03MAR16

    Žiarovka: H1 - 12V, 55W (8GH 002 089-131)


  5. LX275163
    LX275163-UN-03MAR16

    Nasaďte príchytku a zarovnajte ju tak, aby výstupky na držiaku zapadli do drážok v príchytke.

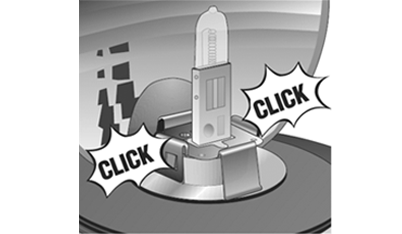

  6. Zatlačte príchytku dole do zásuvky, aby zacvakla.

    LX275164
    LX275164-UN-03MAR16

    Zatvorte maják.

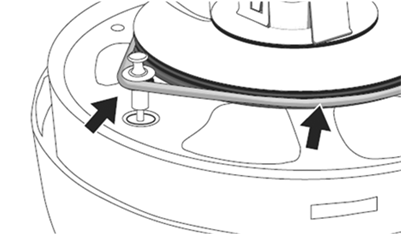

POZNÁMKA: Ak hnací remeň skĺzol, musíte ho nasadiť podľa obrázka.

LX275165
LX275165-UN-03MAR16

DÔLEŽITÉ: Skontrolujte že je hnací remeň správne namontovaný. Predpísaná rýchlosť otáčania sa dosiahne iba v prípade, že je hnací remeň nainštalovaný podľa obrázka. Zobrazená je zostava pre 12V napájanie.

DÔLEŽITÉ: NEPREMAZÁVAJTE pohyblivé časti majáka.
