Viacfunkčná páka, elektrická – Ovládacie prvky

POZOR: Hrozí riziko smrteľného zranenia spôsobeného neočakávanou činnosťou príslušenstva a súčastí traktora.

Nesprávna prevádzka a omylom aktivované funkcie môžu viesť k situáciám ohrozujúcim život.

• Neovládajte čelný nakladač spolu s funkciou iTEC™.

• Pri používaní čelného nakladača sa uistite, že žiadna z blokovacích polôh nebola naprogramovaná s časovými obmedzeniami. Pred prácou s čelným nakladačom vždy aktivujte "režim nakladača".

• Pri jazde po cestách a vždy, keď viacfunkčnú páku nepoužívate, zablokujte ju pomocou blokovacieho tlačidla (I), aby ste deaktivovali jej funkcie. Kontrolka tlačidla (I) sa rozsvieti, keď sú funkcie deaktivované.

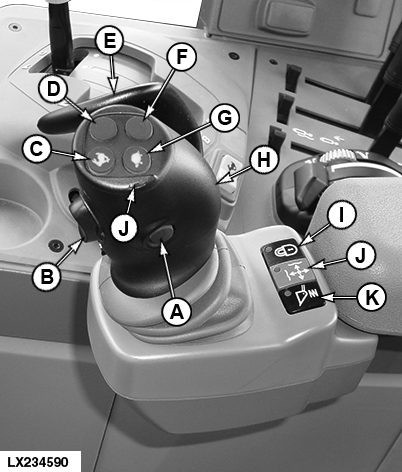

LX234590-UN-27FEB15

A - Tlačidlo pre rozvádzací ventil 1¹

B - Kolískový spínač zdvíhania/spúšťania

C - Tlačidlo radenia prevodových stupňov, radenie nahor

D - Tlačidlo pre rozvádzací ventil 2¹

E - Ručná klapka na aktiváciu viacfunkčnej páky

F - Tlačidlo sa nepoužíva

G - Tlačidlo radenia prevodových stupňov, radenie nadol

H - Viacfunkčná páka

I - Zaisťovacie tlačidlo, viacfunkčná páka ZAP/VYP

J - Kontrolka, viacfunkčná páka aktivovaná

K - Tlačidlo na aktivovanie tlmenia čelného nakladača¹

DÔLEŽITÉ: Viacfunkčná páka na pravej opierke ruky sa môže dotýkať pravej konzoly, ak je sedadlo v pravej koncovej otočnej polohe. Skontrolujte otáčanie sedadla, výšku sedadla a nastavenie sedadla (dopredu/dozadu), aby ste predišli kontaktu.

Viacfunkčná páka (H) umožňuje ovládanie ventilov vonkajšieho okruhu (SCV) XI až XIII, ktorá je umiestnená za pravým nástupným schodom.

Viacfunkčná páka (A) umožňuje súčasné ovládanie dvoch ventilov vonkajšieho okruhu. Tretí ovládací ventil je ovládaný kolískovým spínačom (B) a umožňuje ovládanie doplnkovej funkcie.

Ak posuniete kolískový spínač za bod citeľného odporu (poloha s cvaknutím) a potom ho uvoľníte, hydraulický valec pripojeného príslušenstva sa zasunie, alebo vysunie v súlade s prednastaveným časom a rýchlosťou prietoku.

Stlačením tlačidiel (A) a (D) sú ovládané rozvádzacie ventily príslušenstva, ktoré umožňujú ovládanie ďalších funkcií.

POZNÁMKA: Viac informácií nájdete v návode na obsluhu náradia.

Tlmenie čelného nakladača je zapínané a vypínané tlačidlom (K). Pokiaľ je tlmenie čelného nakladača zapnuté, LED kontrolka na tlačidle (K) bude svietiť.

POZNÁMKA: Tlmenie čelného nakladača zostane vypnuté pri každom naštartovaní motora.

Tlačidlá radenia prevodových stupňov (C) a (G) umožňujú radenie prevodových stupňov na prevodovke.

Stlačením tlačidla (I) odblokujte viacfunkčnú páku. Kontrolky (J) sú zelené, ak je viacfunkčná páka pripravená na použitie.

Ďalšie informácie o usporiadaní, funkciách a blokovacích funkciách viacfunkčnej páky nájdete na nasledujúcich stranách.
