Predný vývodový hriadeľ

TS276-UN-23AUG88

POZOR: Nebezpečenstvo ohrozenia života rotujúcimi komponentmi.

Nevhodné komponenty, chýbajúce ochranné prostriedky alebo nesprávne zaobchádzanie s vývodovým hriadeľom môže viesť k vážnym nehodám.

• Pripojenie a odpojenie a vykonávanie všetkých ostatných prác vykonávajte len pri vypnutom motore.
• Vypnite motor a vytiahnutím kľúča zo spínacej skrinky ho zaistite proti neoprávnenému naštartovaniu.
• Používajte len vhodné vývodové hriadele odporúčané výrobcom.
• Používajte iba nepoškodené komponenty.
• Pred prevádzkou vývodového hriadeľa vždy správne a riadne namontujte všetky kryty.
• Vývodové hriadele prevádzkujte len s prípustnými otáčkami; tiež si pozrite špecifikácie výrobcu príslušenstva.
• Vývodový hriadeľ zapnite až vtedy, keď sa v nebezpečnom priestore nenachádzajú žiadne osoby. Pozrite si tiež oddiel 05 Bezpečnosť“ a oddiel 60A Pokyny pre obsluhu“ v návode na obsluhu.

POZOR: Odmontujte ochranný kryt iba v prípade, že sa má pripojiť príslušenstvo poháňané vývodovým hriadeľom.

Po odpojení príslušenstva znovu namontujte ochranné kryt.

DÔLEŽITÉ: Ľavotočivý predný vývodový hriadeľ používa koncovku so šiestimi drážkami a pracuje pri menovitých otáčkach 1000 ot./min (otáčky motora 1969 ot./min).

DÔLEŽITÉ: Predný vývodový hriadeľ môže poháňať príslušenstvo iba v prípade, ak jeho príkon neprekročí 80 kW (109 PS; 107 koní).

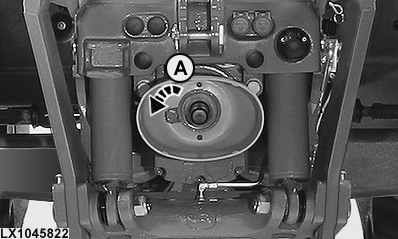

LX1045822-UN-01FEB11

A - Smer otáčania

POZNÁMKA: Ak sa vývodový hriadeľ automaticky vypne a nie je ho možné okamžite zapnúť, postupujte podľa príslušných diagnostických kódov porúch. Ak je pri štartovaní veľký odpor alebo ak je prevodový olej veľmi studený, ovládací softvér to zistí a vypne vývodový hriadeľ. Vývodový hriadeľ potom nie je možné zapnúť do uplynutia 30 sekúnd.
