Operating Field Lights

causym CAUTION: Avoid injury caused by accidental collision with another vehicle. Avoid using Field lights while driving on roads which could blind or confuse other drivers.

The field light switch (B) has four positions and operates when the ROAD LIGHT switch (A) is in the FIELD POSITION.

POSITION 1

  • Head Lights
  • Red Tail Lights
  • Working Lights

POSITION 2 1

  • Head Lights
  • Red Tail Lights
  • Working Lights
  • Front and Rear Roof Floods
  • Rear Fender Floods
  • Upper and Lower Side Floods

POSITION 3

  • Head Lights
  • Red Tail Lights
  • Working Lights
  • Front Roof Floods
  • Upper and Lower Side Floods

POSITION 4

  • Head Lights
  • Red Tail Lights
  • Rear Roof Floods
  • Rear Fender Floods
  • Working Lights
RW26851
RW26330
RW26333

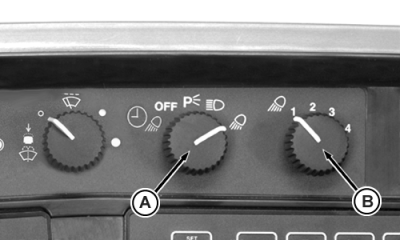

A-Road Light Switch
B-Field Light Switch

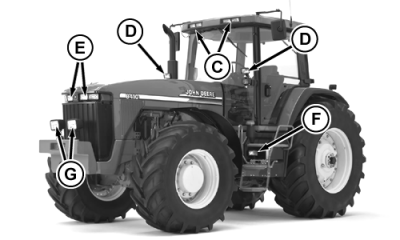

C-Front Roof Flood Lights
D-Upper Side Flood Lights
E-Working Lights
F-Lower Side Flood Lights
G-Head Lights

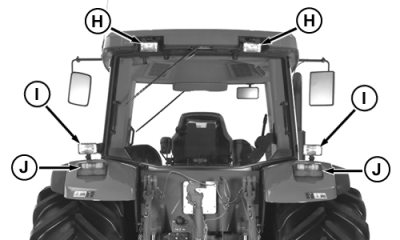

H-Rear Roof Flood Lights
I-Rear Fender Flood Lights
J-Tail Lights

1 All Field Lights ON

AG,RX15494,2972 -19-02FEB00-1/1
