ATENCION: Bajo ninguna circunstancia se debe instalar la antena del transceptor en la parte trasera de la cabina ni su cable cerca de arneses de unidades de control del sistema eléctrico o de controles del operador. El no observar estas precauciones podría exponer al operador a niveles de energía a frecuencias radiales superiores que los recomendados por ANSI (Instituto nacional americano de normalización) y/o podría causar el funcionamiento irregular de los sistemas con controles electrónicos.

IMPORTANTE: Mantener los cables de la radio, de alimentación y de la antena cerca del techo de la cabina para evitar la posibilidad de interferencias con los circuitos electrónicos del tractor.

ATENCION: Evitar la posibilidad de lesiones personales. Desconectar el cable a tierra de la batería antes de efectuar toda reparación de equipos eléctricos.

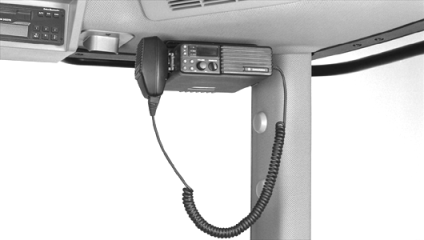

Instalar la radio en los dos espárragos ubicados en el poste trasero derecho de la cabina.

Instalar el montaje de la antena en un agujero taladrado a 178 mm (7 in.) en sentido diagonal desde la esquina delantera izquierda de la parte superior del techo de la cabina. Fijar la antena a su montaje.

IMPORTANTE: La base de la antena debe conectarse a tierra. Si la antena no tiene una tira de conexión a tierra, soldar una tira trenzada a la base de la antena y conectar el extremo opuesto al mismo punto de puesta a tierra que la antena del receptor de radio comercial.

Pasar el cable de la antena hacia el lado derecho a través del agujero en el techo interior color negro, el cual se ha provisto para pasar alambres eléctricos.

Quitar el marco de la radio y localizar el alambre aislado gris con el rótulo "168" y el alambre de puesta a tierra del arnés.

NOTA: El alambre gris N° 168 suministra corriente no conmutada.

Empalmar las conexiones de la radio con estos dos alambres para proporcionar alimentación a la radio.

Pasar los cables de la antena y los alambres de alimentación y de puesta a tierra desde la parte superior del techo interior hacia el interior de la cabina, en donde se ha instalado el marco de la radio.

Instalar el marco de la radio después de haber colocado el cable de la radio y los alambres de alimentación.

AG,RX15494,2990 -63-11NOV99-1/1
