Sustitución de fusibles y relés

IMPORTANTE: NO INSTALAR un fusible en la posición F10. La usa el concesionario John Deere para obtener indicaciones de diagnóstico y calibrar los sistemas electrónicos.

Si se instala inadvertidamente un fusible en esta posición, asegurarse de DESCONECTAR la llave de contacto antes de sacarlo.

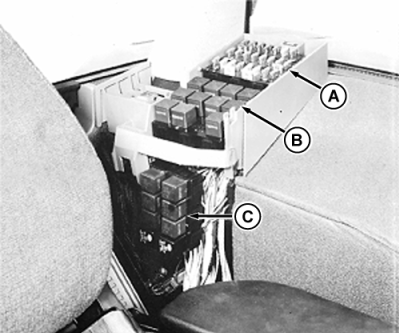

Quitar la cubierta magnética para lograr acceso al panel de fusibles (A).

Quitar las cubiertas superior y lateral para lograr acceso a los relés del panel superior (B) y del panel inferior (C).

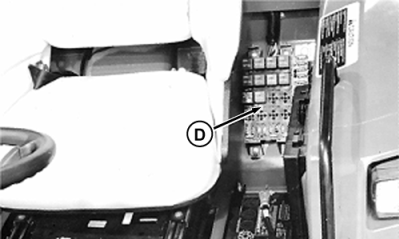

En los tractores sin cabina, quitar la cubierta para lograr acceso al panel de fusibles y relés (D).

AG,RF30435,2553 -63-21DEC99-1/1
