Tread Settings-Off-Set Disk (16.9R, 480/70R, and 540/65R Tires)

NOTE: Wheel as viewed from behind left front tire. Tread settings are measured at bottom centerline of tire.

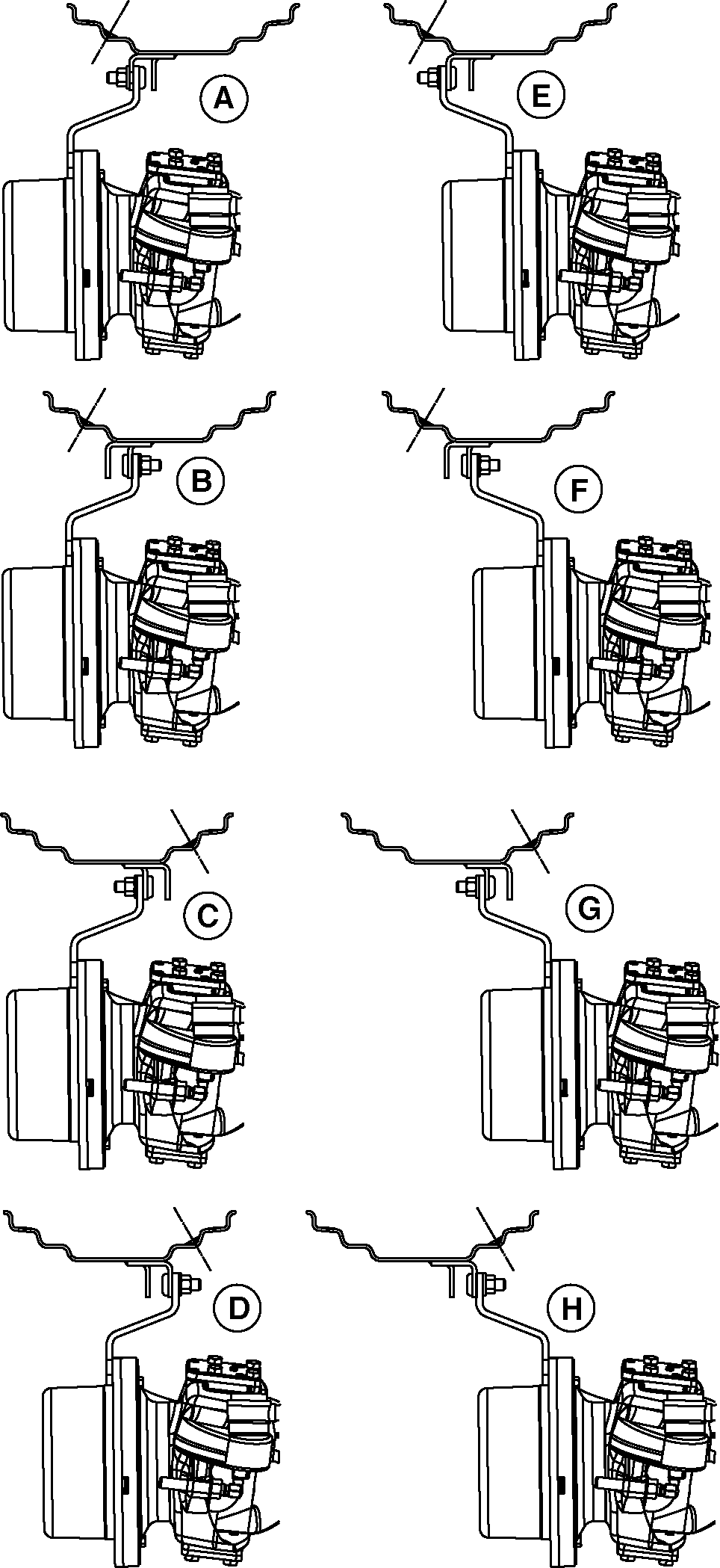

Use diagram as a guide to set rim and disk, to obtain desired tread setting.

  VALVE STEM OUT VALVE STEM IN

A- 1577 mm (62.1 in.) -
B- 1679 mm (66.1 in.) -
C- - 1780 mm (70.1 in.)
D- - 1882 mm (74.1 in.)
E- 1877 mm (73.9 in.) -
F- 1979 mm (77.9 in.) -
G- - 2080 mm (81.9 in.)
H- - 2182 mm (85.9 in.)



After setting wheel spacing, tighten rim-to-disk bolts to 310 N·m (230 lb-ft) and disk-to-hub nuts to 600 N·m (445 lb-ft).

Adjust fenders and steering stop positions as required.
