Tread Settings-Off-Set Disk (600/65R Tires)
NOTE:

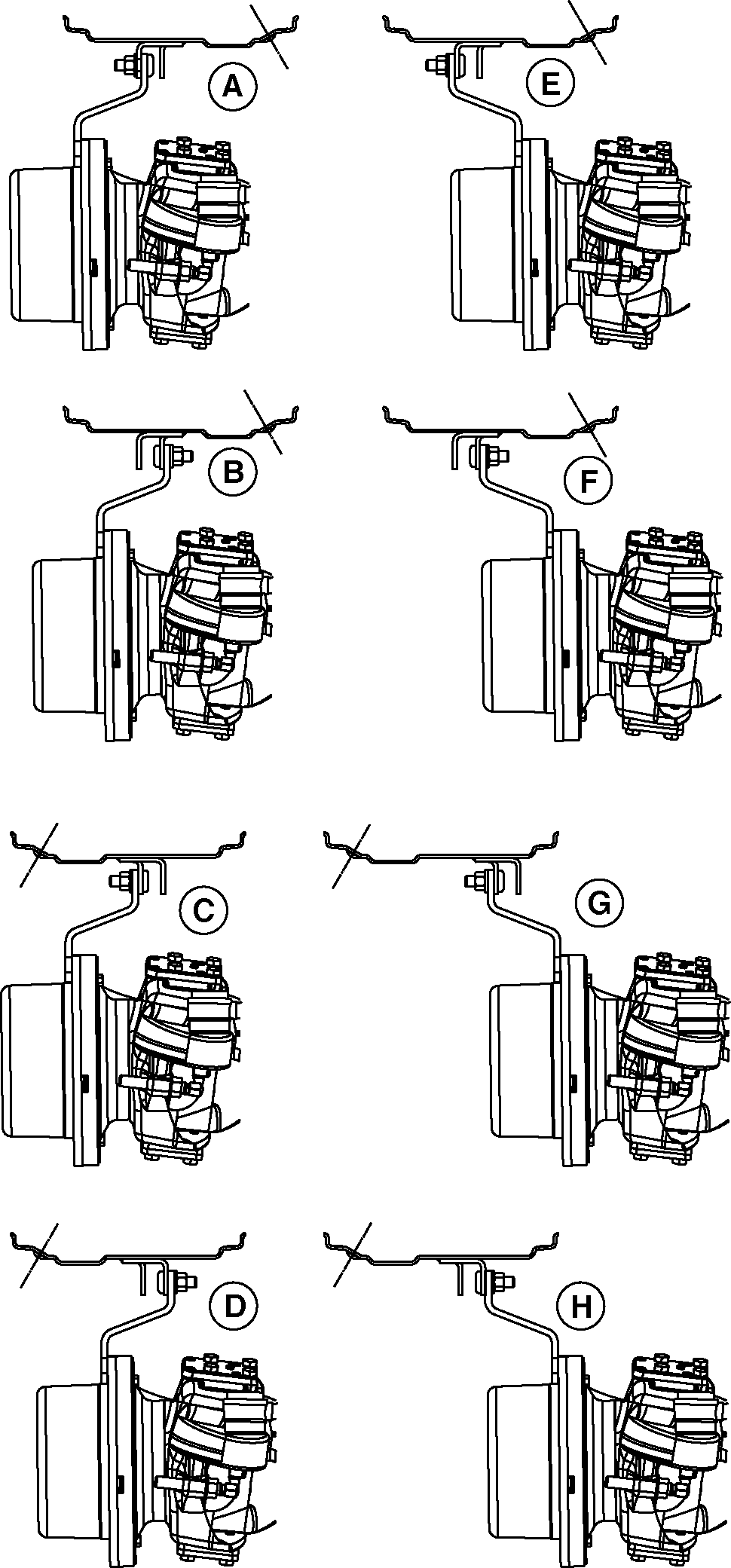

Wheel as viewed from behind left front tire. Tread settings are measured at bottom centerline of tire.
Use diagram as a guide to set rim and disk, to obtain desired tread setting.
| |
VALVE STEM OUT |
VALVE STEM IN |
| A- |
- |
- |
| B- |
- |
- |
| C- |
1780 mm (70.1 in.) |
- |
| D- |
1882 mm (74.1 in.) |
- |
| E- |
- |
1877 mm (73.9 in.) |
| F- |
- |
1979 mm (77.9 in.) |
| G- |
2080 mm (81.9 in.) |
- |
| H- |
2182 mm (85.9 in.) |
- |
IMPORTANT:
DO NOT exceed the maximum weight per wheel listed below:
| Tread Setting |
Maximum Weight Per Wheel |
| |
|
| 1679 mm (66.1 in.) |
2750 kg (6060 lb) |
| 2080 mm (81.9 in.) |
2800 kg (6170 lb) |
| 2182 mm (85.9 in.) |
2475 kg (5460 lb) |
After setting wheel spacing, tighten rim-to-disk bolts to 310 N·m (230 lb-ft) and disk-to-hub nuts to 600 N·m (445 lb-ft).
Adjust fenders and steering stop positions as required.
|
