Replacing Auxiliary Drive Belt

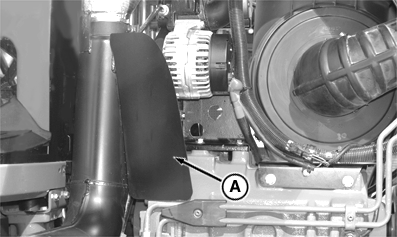

1. Open hood. Remove shield (A).

IMPORTANT: Avoid damage. Put prying tool next to flange. DO NOT pry on outer edge of pulley.

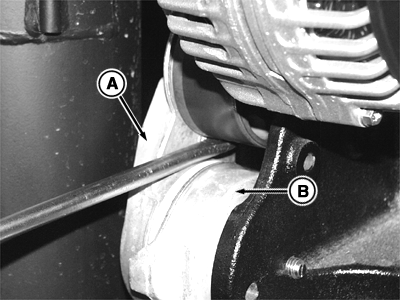

2. Relieve tension on belt. Make sure prying tool is next to flange (B).

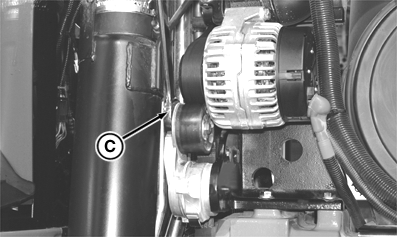

3. Insert 1-1/8 in. open-end wrench on square boss (C) to keep tension off belt during removal.

4. Install new belt and return tensioner to belt.

RXA0057815
RXA0060025
RXA0057817

Alternator Belt Tensioner

RX15494,00000F2 -19-31OCT01-1/1
