Adjusting Drawbar Side-to-Side Movement

1. Remove drawbar locking bolts (A).

2. Slide drawbar to desired position.

3. Install a locking bolt against each side of drawbar.

Drawbar Locking Bolts - Specification

Bolt -Torque 435 N·m (322 lb-ft)

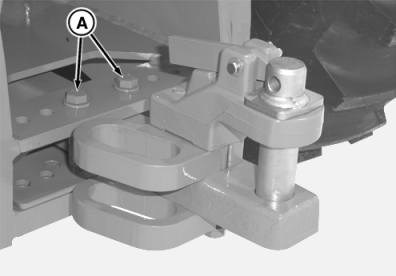

A-Locking Bolts

RXA0051682

AG,RF30435,2105 -19-10OCT02-1/1
