Using Seven-Terminal Outlet

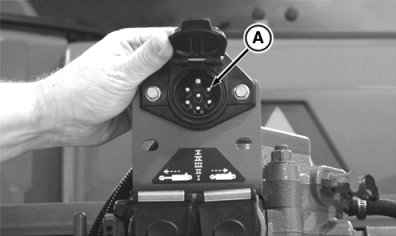

Outlet (A) is used to connect lights, turn signals, and remote electrical equipment on trailers or implements. Always use auxiliary light on towed implement when tractor rear signals and other lights are obscured.

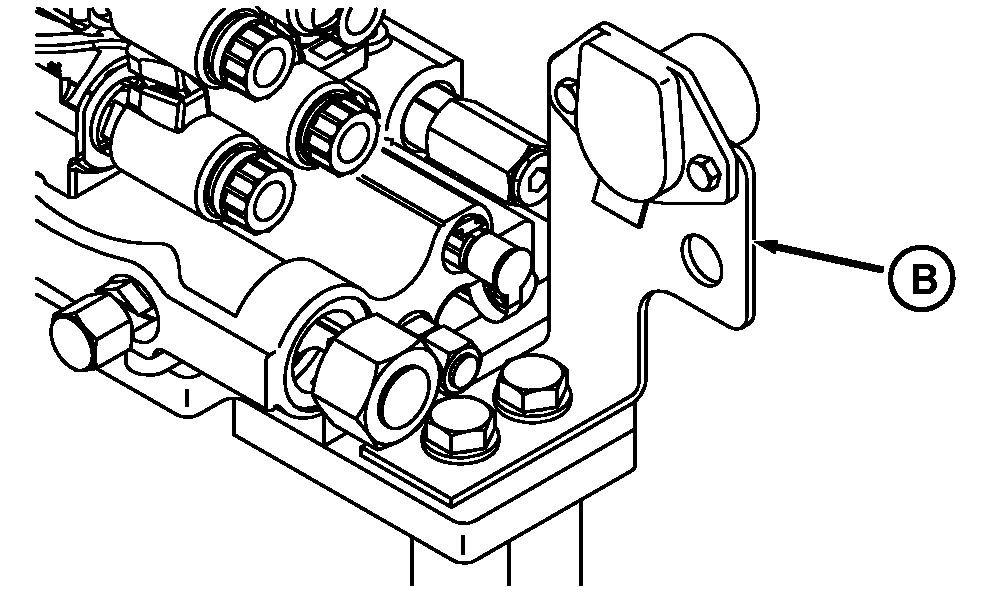

IMPORTANT: The seven-terminal outlet bracket (B) on hitch tractors is mounted on SCV support for easy access.

NOTE: Matching plug is available through your John Deere Dealer.

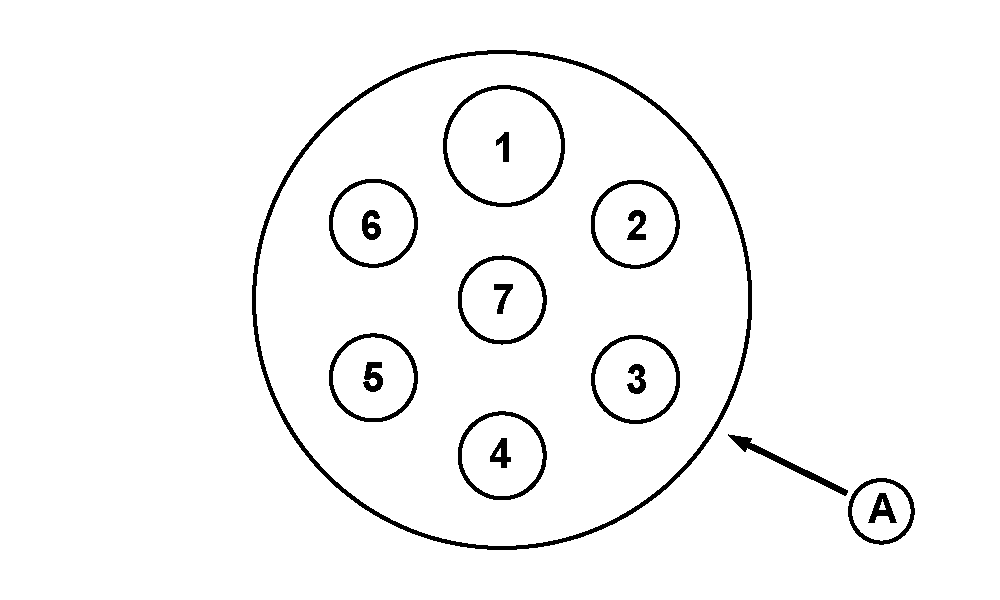

Terminal Function

1 Ground
2 Flood Light
3 Left Turn
4 Accessory
5 Right Turn
6 Tail Light
7 Accessory




A-Seven-Terminal Outlet
B-Seven-Terminal Outlet Bracket

RXA0051510
RW21249A
RXA0071137

Seven-Terminal Outlet With Hitch

RW29387,00000FF -19-23OCT02-1/1
