Changing Engine Oil and Filter-9120

SERVICE INTERVAL

INITIAL - 100 HOURS
SCHEDULED - 250 HOURS *

* Interval can be extended to 375 hours if PLUS-50 oil and a John Deere filter are used



IMPORTANT: Change engine oil every 125 hours if diesel fuel has a sulfur content greater than 0.5 percent.

Operate engine to warm oil. Stop engine.

Put a large catch pan below engine drain plug (A). Remove plug to drain oil.

Install drain plug after oil has been drained from crankcase.

Remove oil filter cover (B) using a 36 mm wrench.

Remove filter element (C).

Replace O-ring (D).

Install new oil filter and replace filter cover.

Oil Filter Cover - Specification

Cover -Torque 40 N·m (30 lb-ft)

Remove engine fill cap and refill crankcase with seasonal viscosity grade oil.

Crankcase Capacity with Filter

9120 ... 26.5 L (7 gal)



Start engine and check for leaks.

Stop engine. Recheck oil level.

RXA0052006

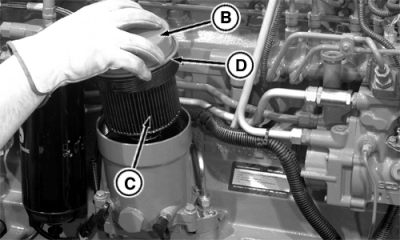

RXA0056555


A-Engine Drain Plug
B-Engine Oil Filter Cover
C-Engine Oil Filter
D-O-Ring

RW29387,000018B -19-23OCT02-1/1
