Operating Mechanical Single Lever Control (If Equipped)

Latch (B) locks lever (A).

    Rocker switch (C) controls 3rd-function hydraulics.

  • Top of rocker switch-Extend/Raise
  • Bottom of rocker switch-Retract/Lower
  • Pulling lever (A) back raises loader or front hitch.
  • Pushing lever forward lowers loader or front hitch.
  • Moving lever to left rolls loader bucket back.
  • Moving lever to right dumps loader bucket.

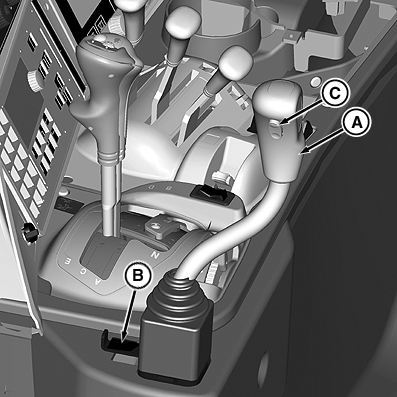

A-Multi-Function Lever
B-Transport Lock Switch
C-Buttons, 3rd-Function

RXA0080999

Mechanical Single Lever Control (PQ or AQ Transmissions only)

OU1092A,000036B -19-23MAY05-1/1
