Single Rear Wheel Tread Settings-Hi-Clearance Tractor - Flanged Axle 16-Position Wheel

RW26518

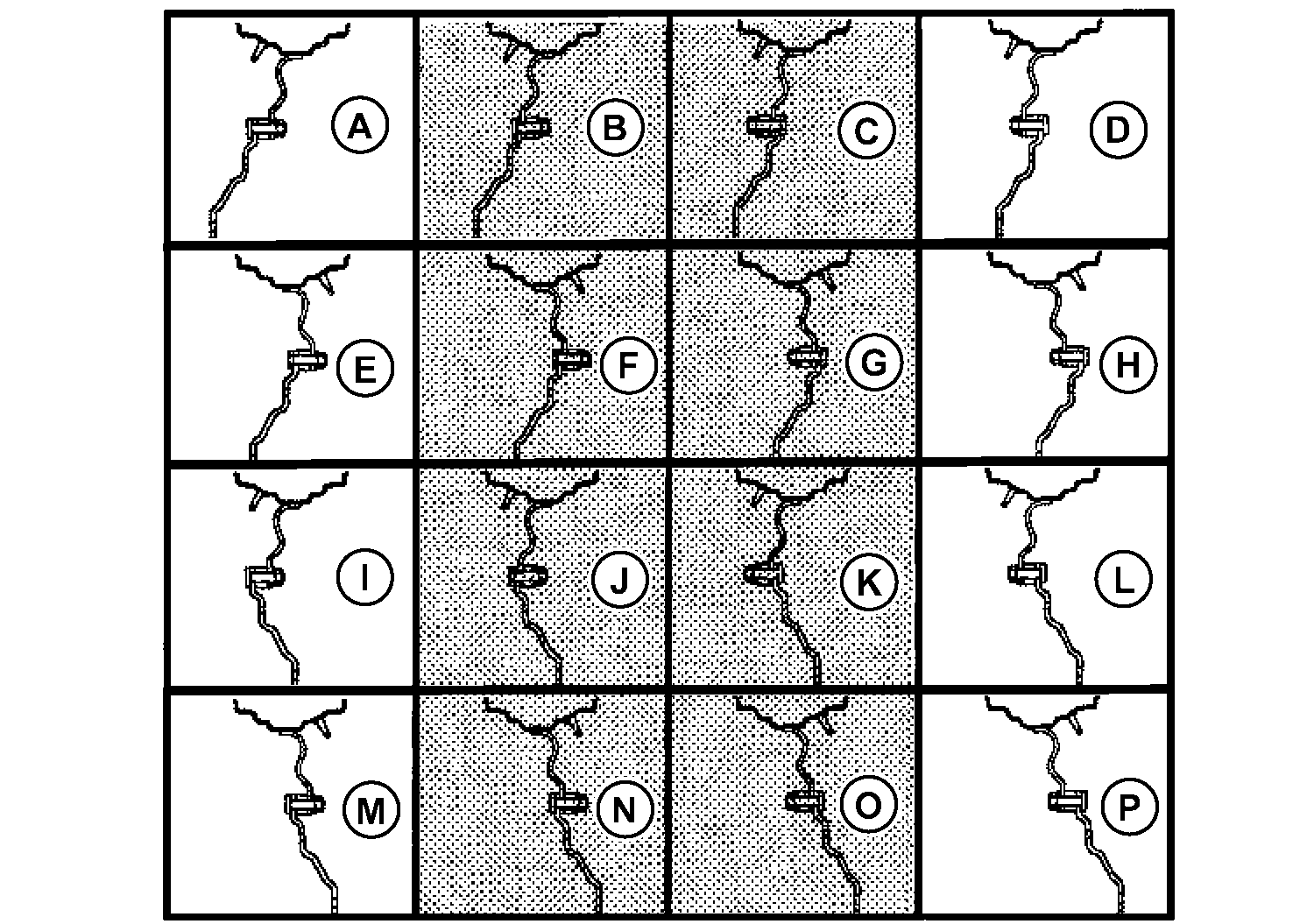

Steel single wheel positions for 320/90 tires as viewed from behind left rear tire. Positions in the shaded areas are not used.

STANDARD FLANGED AXLE

  Valve Stem Out Valve Stem In

A- - Not Available
B- - -
C- - -
D- - Not Available
E- 1524 mm (60 in.) -
F- - -
G- - -
H- - 1626 mm (64 in.) a
I- 1727 mm (68 in.) -
J- - -
K- - -
L- - 1829 mm (72 in.)
M- 1930 mm (76 in.) -
N- - -
O- - -
P- 2032 mm (80 in.) -

aTread spacer kit available from your John Deere Dealer to obtain 1676 mm (66 in.) tread setting



AG,RX15494,1785 -19-31AUG99-1/1
