MFWD Tread Settings-Standard Tractors with Fenders and Version "A" Axle
NOTE:
Wheel as viewed from behind left front tire. Tread settings are measured at bottom centerline of tire.

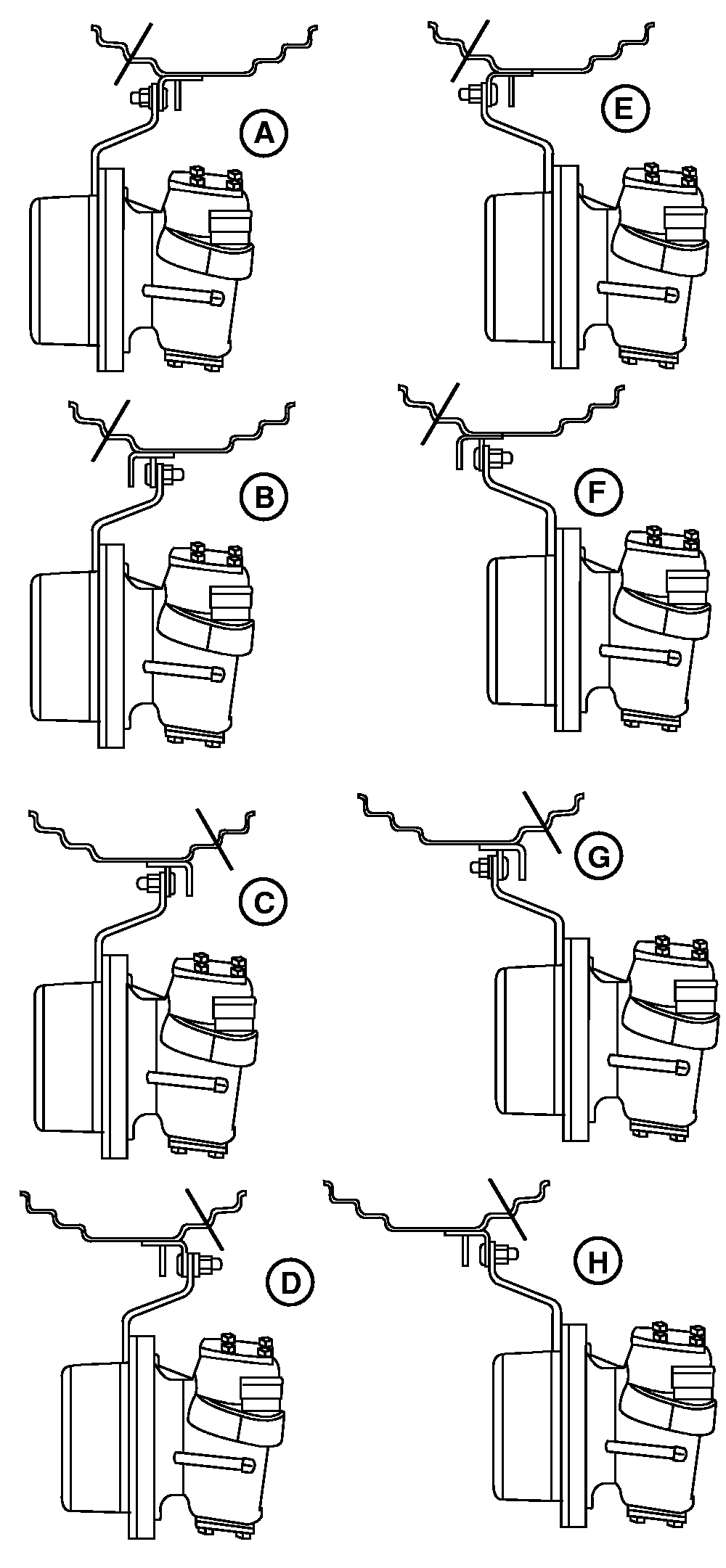

Use diagram as a guide to adjust the rim and disk, to a desired tread setting with 13.6, 14.9, 16.9, 290, 320, 380, 420, or 480 tires.
| |
Valve Stem Out |
Valve Stem In |
| |
|
|
| A- |
1524 mm (60 in.) |
- |
| B- |
1626 mm (64 in.) a |
- |
| C- |
- |
1727 mm (68 in.) |
| D- |
- |
1829 mm (72 in.) |
| E- |
1930 mm (76 in.) |
- |
| F- |
2032 mm (80 in.) |
- |
| G- |
- |
2134 mm (84 in.) |
| H- |
- |
2235 mm (88 in.) |
| aTread spacer kit available from your John Deere Dealer to obtain 1676 mm (66 in.) tread setting |
IMPORTANT:
After setting wheel spacing, tighten rim-to-disk bolts to 310 N·m (230 lb-ft) and disk-to-hub nuts to 600 N·m (445 lb-ft).
Adjust fenders and steering stops as required.
|
|
