Disconnecting Hydraulic Hoses-Rear of Tractor

causym CAUTION: Prevent possible personal injury. Lock out SCV controls before detaching implements to prevent implement movement.

1. Lower implement to ground before disconnecting hydraulic hoses.

NOTE: To relieve hydraulic pressure in implement, move SCV control lever to float position, while engine is running.

2. Move SCV control lever to float position for a few seconds while engine is running.

3. Lock out SCV controls:

  • Lever Operated SCV-Move lever lockouts (A) to the left.
  • TouchSet monitor-Push transport lock touch switch (A).

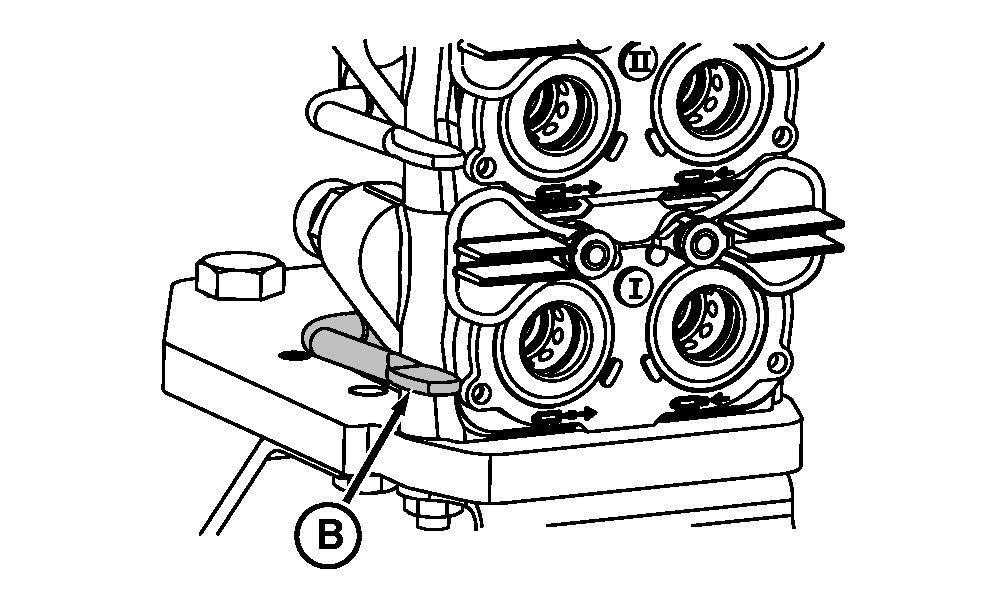

4. Push lever (B) down slightly to relieve any pressure build-up of trapped oil before removing hoses.

5. Pull hoses straight out from receptacles.

6. Rotate dust covers down to cover receptacles.


A-Transport Lock Touch Switch/Lockouts
B-Lever

RXA0068326

Lever Operated SCV

RXA0068327

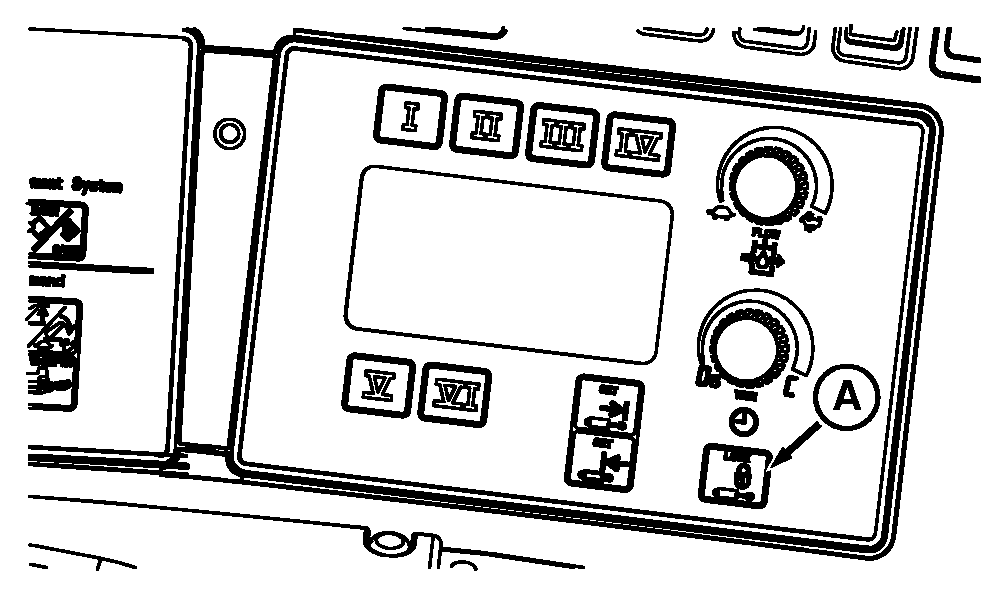

TouchSet Monitor

RXA0068330

OUMX005,00016BF -19-22MAR05-1/1
