Lubrification du pont avant

Utiliser de la graisse John Deere High-Temperature/Extreme Pressure/Non-Clay (haute température/extrême pression/sans argile) ou une autre graisse conforme aux spécifications données à la section "Carburants, lubrifiants et liquide de refroidissement". NE PAS utiliser une graisse pour conditions polaires dont les spécifications correspondent à la norme MIL-G-10-924C.

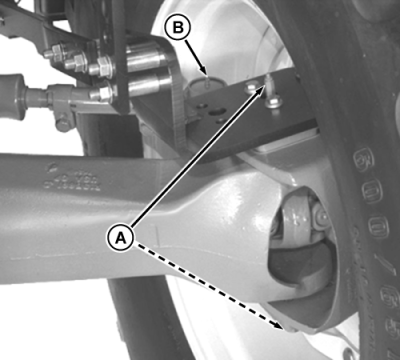

Pivots de fusée d'essieu -garnir les graisseurs (A) jusqu'à ce que de la graisse ressorte par l'orifice en bas du roulement de chaque pivot de fusée d'essieu.

Barres d'accouplement -donner plusieurs coups de pompe à graisse aux graisseurs (B).

Pivot d'essieu -donner plusieurs coups de pompe à graisse au graisseur (C).

A-Graisseurs
B-Graisseurs
C-Graisseur

AG,RF30435,2532 -28-21DEC99-1/1
