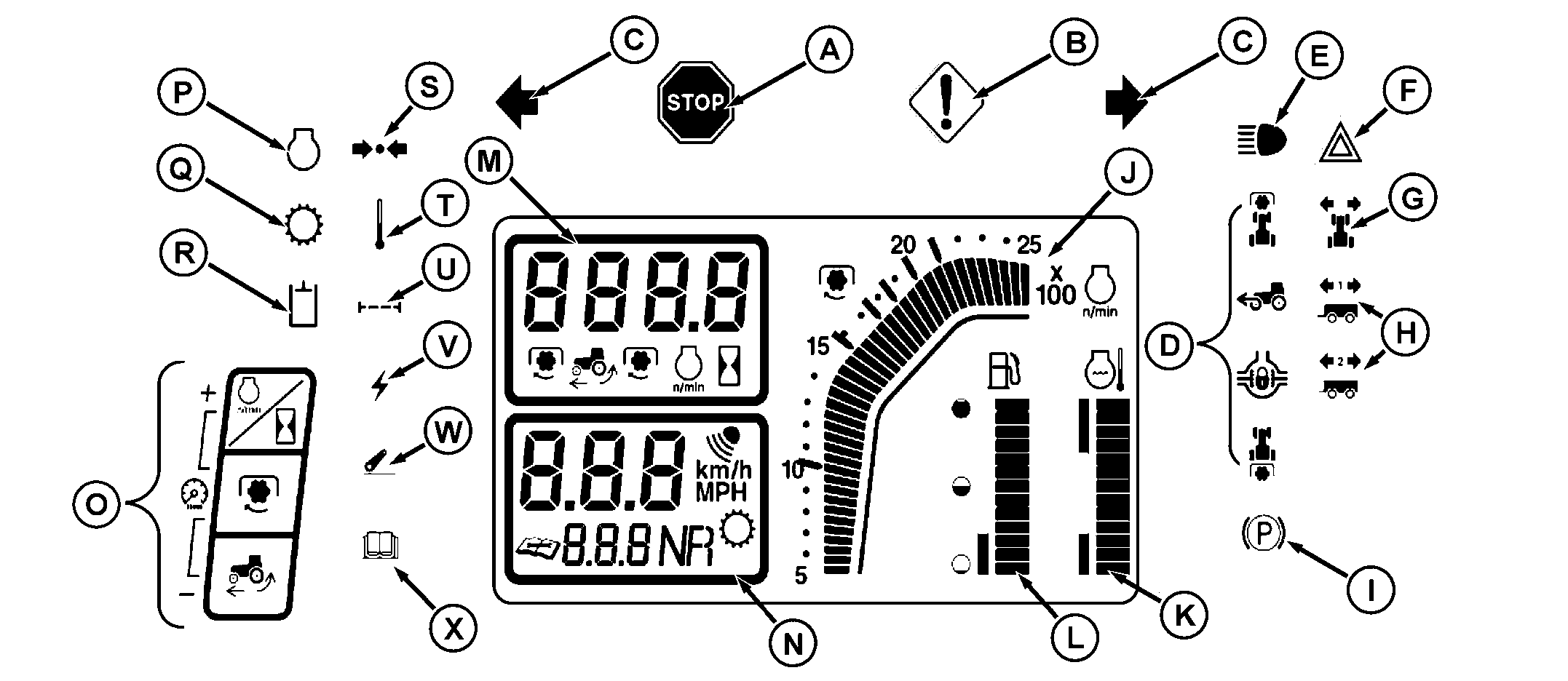

| LÉGENDE |
TERME |
FONCTION |
| |
| A |
ARRÊT |
Défaillance grave-ARRÊTER IMMÉDIATEMENT LE MOTEUR |
| B |
NÉCESSITÉ D'ENTRETIEN |
Clignote en cas de problème-Observer les jauges et témoins |
| C |
Clignotant |
Fait fonctionner le clignotant gauche ou droit-Les deux clignotent quand l'interrupteur des feux de DÉTRESSE est activé |
| D |
Fonction |
Le témoin clignote en cas de problème de la fonction activée-PDF avant, pont avant, blocage du différentiel et PDF arrière |
| E |
Feux de route |
Indique que les feux de route sont allumés |
| F |
Feux de détresse |
Clignotent quand les feux de détresse sont allumés ou que le sélecteur à distance de PDF est activé |
| G |
Clignotant |
Indique que les clignotants ou les feux de détresse sont allumés |
| H |
Feux d'état de remorque |
Clignotent quand les clignotants ou les feux de détresse sont allumés |
| I |
Frein auxiliaire |
Indique que le frein auxiliaire est serré |
| J |
Compte-tours |
Indique le régime moteur |
| K |
Température du moteur |
Indique la température du moteur |
| L |
Carburant |
Indique la quantité de carburant qui reste |
| M |
Affichage numérique supérieur |
Affiche le nombre d'heures du tracteur, la vitesse des PDF avant et arrière, le régime moteur, la tension système actuelle et le patinage des roues |
| N |
Affichage numérique inférieur |
Affiche la vitesse de déplacement (km/h) du tracteur-Affiche le rapport engagé et le sens de la marche sur les tracteurs à boîte AutoQuad II |
| O |
Sélecteurs de fonction |
Changent les fonctions de l'affichage numérique-(Voir "Changement des fonctions d'affichage") |
| P |
Circuit moteur |
Clignote en conjonction avec le symbole "PRESSION" (pression d'huile insuffisante) ou "FILTRE" (obstruction du filtre) |
| Q |
Système de transmission * |
Clignote en conjonction avec le symbole "PRESSION" (pression d'huile de transmission insuffisante) ou "FILTRE" (obstruction du filtre de transmission)-Clignote pour indiquer un problème du circuit de commande de servotransmission |
| R |
Circuit hydraulique |
Clignote en conjonction avec le symbole "TEMPÉRATURE" (huile hydraulique chaude) ou "FILTRE" (obstruction du filtre hydraulique) |
| S |
Pression ** |
Clignote en conjonction avec le symbole "MOTEUR" ou "TRANSMISSION" pour indiquer une pression d'huile insuffisante |
| T |
Température *** |
Clignote en conjonction avec le symbole "HYDRAULIQUE" pour indiquer une huile hydraulique chaude |
| U |
Filtre * |
Clignote en conjonction avec le symbole "MOTEUR" ou "TRANSMISSION" |
| V |
Tension * |
Tension du circuit électrique trop basse ou trop élevée |
| W |
Attelage |
Indique un problème avec le système d'attelage |
| X |
Lire le livret d'entretien |
Le fusible F1 est grillé ou autre problème non signalé par les autres indicateurs |
| |
| * Le témoin de NÉCESSITÉ D'ENTRETIEN clignote |
| ** Le témoin ARRÊTER LE MOTEUR clignote |
| *** Les témoins ARRÊTER LE MOTEUR et NÉCESSITÉ D'ENTRETIEN clignotent |
